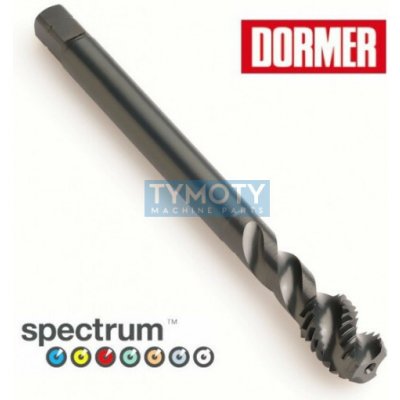

Strojní závitník Spectrum™ DIN 376, DORMER, EX01-M14

Strojní závitník Spectrum™ DIN 376, DORMER, EX01-M14Vysoce výkonný strojní závitník řady Spectrum™ určený pro produktivní řezání metrických závitů M14. Nástroj je vyroben z prémiové vanadové práškové oceli HSS-XS1 v kombinaci s HSCo, což zajišťuje extrémní tuhost břitu, vysokou odolnost proti opotřebení a stabilitu při vysokých řezných rychlostech. Konstrukčně je optimalizován pro slepé otvory v širokém spektru materiálů.Alternativní označení a identifikace:Typové označení: EX01-M14Objednací kód: 131582Výrobce: DORMERProduktová řada: Spectrum™Kódy ekvivalentů: EX01M14Geometrie a materiálové složeníMateriálová báze: Prášková ocel HSS-E-PM (kombinace HSS-XS1 a HSCo) pro maximální pevnost břitu.Geometrie drážky: Spirálovitá drážka s úhlem šroubovice 45° zajišťující efektivní odvod třísky směrem z otvoru.Povrchová úprava: Speciální zlatá úprava s parním temperováním snižuje koeficient tření a zamezuje tvorbě nárůstku na řezné hraně.Konstrukce stopky: Provedení se zeslabenou stopkou dle normy DIN 376, vhodné pro hlubší závity.Funkční charakteristikaHloubka závitování: Navrženo pro řezání závitů do hloubky až 3 × průměr (3 × D).Tvorba třísky: Speciální design profilu se třemi břity zajišťuje úzkou, pravidelnou třísku a zabraňuje ucpávání drážek.Kompatibilita: Optimalizováno pro použití v synchronních CNC strojích a plovoucích držácích (např. Dormer SynchroFlex) pro maximální přesnost a životnost.Provozní stabilita: Nízká přilnavost materiálu k nástroji zaručuje plynulý výrobní proces i při náročných aplikacích.ParametrHodnotaTyp závituMetrický (M)Jmenovitý průměrM14Stoupání závitu2,00 mmNorma rozměrůDIN 376Materiál nástrojeHSS-E-PM (HSS-XS1 + HSCo)Tolerance závitu6HÚhel šroubovice45°Povrchová úpravaZlatá / parní temperováníTyp otvoruSlepý (neprůchozí)Max. hloubka závitu3 × DPočet břitů3Oblast použitíMateriály: Široké spektrum ocelí, nerezových ocelí a neželezných kovů.Strojní vybavení: CNC obráběcí centra, automatické závitovací stroje.Aplikace: Výroba slepých otvorů vyžadujících vysokou kvalitu povrchu závitu a rozměrovou přesnost.
