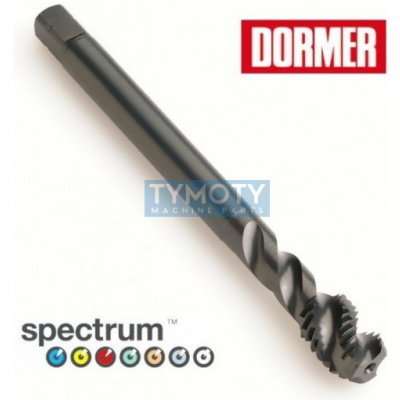

Strojní závitník Spectrum™ DIN 376, DORMER, EX01-M20

Strojní závitník Spectrum™ DIN 376, DORMER, EX01-M20Vysoce výkonný strojní závitník řady Spectrum™ od výrobce DORMER, modelové řady EX01, je určen pro přesné řezání metrických závitů M20. Nástroj je vyroben z progresivní vanadové práškové oceli HSS-XS1 v kombinaci s kobaltovou ocelí HSCo, což zajišťuje extrémní tuhost, pevnost břitu a vysokou odolnost proti opotřebení při vysokých teplotách.Alternativní označení a identifikace:Typové označení: EX01-M20Výrobce: DORMERProduktová řada: Spectrum™Norma: DIN 376 (závitníky s redukovanou stopkou)Kódové varianty: EX01M20, EX01 M20, 131585Geometrie a materiálové složeníMateriál nástroje: Syntéza práškové oceli HSS-XS1 a HSCo pro maximální životnost.Geometrie drážky: Spirální drážka s úhlem šroubovice 45° navržená speciálně pro slepé otvory.Profil břitu: Konstrukce se třemi břity s konstantním úhlem čela pro optimální utváření a odvod třísky.Povrchová úprava: Speciální zlatá úprava (v kombinaci s broušenými drážkami nebo parním temperováním) snižující adhezi materiálu a vznik nárůstku.Hloubka řezu: Schopnost řezat závity do hloubky až 3 x d (průměr nástroje).ParametrHodnotaTyp závituMetrický (M)Jmenovitý průměrM20Norma rozměrováDIN 376Materiál nástrojeHSS-XS1 / HSCo (Prášková ocel)Úhel šroubovice45°Typ otvoruSlepý otvorMaximální hloubka závitu3 x d (60 mm)Povrchová úpravaZlatá (Gold Finish)ToleranceISO2 (6H)Funkční charakteristikaOdvod třísek: Spirální drážka efektivně odvádí úzkou, pravidelnou třísku směrem k upínači, čímž eliminuje riziko ucpání drážek u hlubokých otvorů.Tepelná stabilita: Prášková metalurgie HSS-XS1 zajišťuje stabilitu břitu i při vysokých řezných rychlostech.Nízká přilnavost: Optimalizovaná geometrie a povrchová úprava minimalizují lepení materiálu na břity nástroje.Pokyny k aplikaci a údržběZávitníky EX01 byly vyvinuty pro použití v kvalitních CNC strojích. Pro dosažení maximálního výkonu se doporučuje použití v plovoucích držácích nebo speciálních systémech s minimální kompenzací, jako jsou držáky Dormer SynchroFlex. Tento postup je kritický zejména u větších rozměrů (M20 a výše), kde dochází k vyšším krouticím momentům. Nástroj je vhodný pro širokou škálu ocelí a nerezových materiálů díky vysoké houževnatosti práškové oceli.
