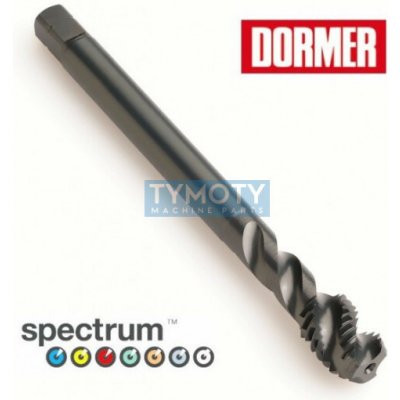

Strojní závitník Spectrum™ DIN 376, DORMER, EX01-M24

Strojní závitník Spectrum™ DIN 376, DORMER, EX01-M24Strojní závitník řady Spectrum™ model EX01-M24 představuje vysoce výkonný nástroj určený pro efektivní řezání metrických závitů v náročných průmyslových podmínkách. Nástroj je vyroben ze speciální kombinace vanadové práškové oceli HSS-XS1 a kobaltové rychlořezné oceli HSCo, což zajišťuje extrémní tuhost, pevnost břitu a maximální odolnost proti tepelnému i mechanickému opotřebení. Konstrukce dle normy DIN 376 s odlehčenou stopkou umožňuje řezání závitů ve větší hloubce.Alternativní označení a identifikace:Kód produktu: 131587Typové označení: EX01-M24Výrobce: DORMEREkvivalenty: Spectrum™ EX01, Dormer E615/E616 (související řady s dlouhým dosahem)Geometrie a konstrukční prvkyMateriálová báze: Vanadová prášková ocel HSS-XS1 kombinovaná s HSCo pro zvýšenou stabilitu břitu.Povrchová úprava: Povlak z nitridu titanu a hliníku (TiAlN) v kombinaci se speciální zlatou povrchovou úpravou pro snížení nárůstku na řezné hraně.Geometrie drážek: Spirálovitá drážka s úhlem šroubovice 45° navržená pro optimální odvod třísky směrem ven z otvoru.Profil břitu: Design se třemi břity s konstantním úhlem čela v drážce pro plynulý proces řezání.Hloubka řezu: Schopnost řezání závitů do hloubky až 3 × d (průměr závitu).ParametrHodnotaTyp závituMetrický (M)Jmenovitý průměrM24Norma rozměrováDIN 376Materiál nástrojeHSS-XS1 / HSCo (prášková ocel)PovlakTiAlN + Gold finishÚhel šroubovice45°Počet břitů3Maximální hloubka závitu3 × DPoužití pro otvorSlepý (neprůchozí)Funkční charakteristikaZávitník využívá pokročilou metalurgii práškových ocelí, která minimalizuje riziko vylamování břitů při vysokých řezných rychlostech. TiAlN povlak poskytuje vynikající tepelnou bariéru, což prodlužuje životnost nástroje i při obrábění materiálů s vyšší pevností. Speciální úprava s broušenými drážkami a parním temperováním zaručuje hladký povrch výsledného závitu a nízkou přilnavost obráběného materiálu.Oblast použití a příklady aplikacíNástroj je primárně určen pro slepé otvory díky 45° šroubovici, která efektivně vytahuje třísky proti směru řezu. Je vhodný pro široké spektrum materiálů včetně ocelí, nerezových ocelí a litin. Ideální pro nasazení v CNC centrech a automatizovaných provozech, kde je vyžadována vysoká procesní spolehlivost a plynulý výrobní proces bez ucpávání drážek třískami.Pokyny k montážiPro dosažení maximálního výkonu a přesnosti doporučuje výrobce použití v kvalitních plovoucích držácích, jako jsou systémy Dormer SynchroFlex. Tyto držáky zajišťují minimální axiální kompenzaci, která je kritická zejména u větších velikostí spirálovitých závitníků, čímž eliminují riziko poškození závitu při reverzaci otáček vřetene.
