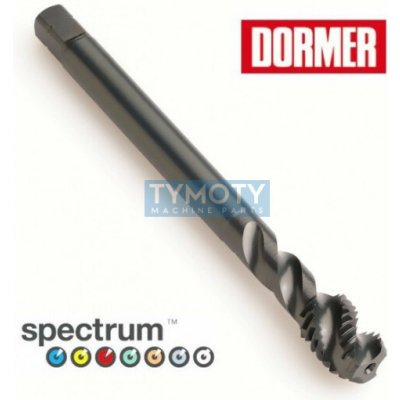

Strojní závitník Spectrum™ DIN 376, DORMER, EX01-M6

Strojní závitník Spectrum™ DIN 376, DORMER EX01-M6Vysoce výkonný strojní závitník řady Spectrum™ od výrobce DORMER, typ EX01, je určen pro produktivní řezání metrických závitů. Nástroj je vyroben z prémiové kombinace vanadové práškové oceli HSS-XS1 a kobaltové oceli HSCo, což zajišťuje maximální tuhost, pevnost břitu a vysokou odolnost vůči tepelnému opotřebení při vysokých řezných rychlostech.Alternativní označení a identifikace:Objednací kód: 131578Typové označení: EX01-M6Výrobce: DORMERProduktová řada: Spectrum™Geometrie a konstrukční prvkyTyp drážky: Spirálovitá drážka s úhlem šroubovice 45° zajišťuje plynulý odvod třísky směrem k upínači.Provedení stopky: Redukovaná stopka dle normy DIN 376, vhodná pro hluboké otvory nebo aplikace s omezeným přístupem.Povrchová úprava: Speciální zlatá úprava v kombinaci s broušenými drážkami nebo parním temperováním pro snížení nárůstku na břitu a minimalizaci tření.Profil břitu: Design se třemi břity s konstantním úhlem čela pro optimální stabilitu v řezu.Konstrukční vlastnostiZávitník je navržen pro dosažení vysoké přesnosti v toleranci 6H. Díky kombinaci materiálu HSS-XS1 a specifické geometrie drážky dochází k tvorbě úzké, pravidelné třísky, což předchází ucpávání drážek a umožňuje plynulý výrobní proces i v náročných materiálech. Nástroj je optimalizován pro hloubku závitu až do 3 × průměr (3xD).Oblast použití a montážTyp otvorů: Primárně určen pro slepé otvory.Hloubka závitu: Maximálně 3 × D (pro M6 do 18 mm hloubky).Doporučené upínání: Pro maximální výkon a životnost se doporučuje použití v plovoucích držácích nebo systémech s minimální kompenzací, jako jsou držáky Dormer SynchroFlex.Obráběné materiály: Vhodné pro širokou škálu materiálů díky univerzální geometrii Spectrum™.ParametrHodnotaPrůměr závituM6Stoupání závitu1,00 mmNorma rozměrováDIN 376 (redukovaná stopka)Materiál nástrojeHSS-XS1 / HSCo (prášková kobaltová ocel)Tolerance6HTyp drážkySpirálová 45°Hloubka závitu3 × DTyp otvoruSlepýPovrchová úpravaZlatá / Parní temperování
