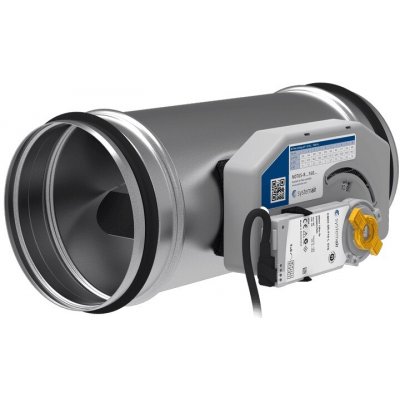

Systemair NOTUS-R-100-M2

Kruhový regulátor konstantního CAV průtoku vzduchu Systemair NOTUS-R-100-M2 slouží k přesnému nastavení požadovaného množství přiváděného nebo odváděného vzduchu ve vzduchotechnickém potrubí. Regulace vzduchu je v pracovním rozsahu 50 až 1000 Pa. Průtok se nastavuje buď manuálně (M0) nebo pomocí servopohonu (M1 nebo M2). Regulátor průtoku vzduchu do kruhového potrubí je vhodný pro přívod i odvod vzduchu.
Regulátor konstantního CAV průtoku vzduchu Systemair NOTUS-R-100-M2 je určený pro aplikace, kde je požadavek pro držení konstantního průtoku vzduchu CAV nebo změnu průtoku dle sledované veličiny VAV.
Funkce regulátoru průtoku vzduchu Systemair NOTUS-R:
Dopravovaný vzduch proudí přes klapku regulátoru, která mění polohu dle nastaveného průtoku vzduchu. Klapka je spojena s kalibrovanou pružinou, která zajišťuje regulaci vzduchu. Nastavení požadovaného množství vzduchu se provádí na plastové skříni ručně otáčením aretačního šroubu (provedení M0), nebo pomocí servopohonu (provedení M1, případně M2).

Regulátor se servopohonem M1 je možné použít pro plynulou nebo skokovou změnu průtoku a regulátor se servopohonem M2 pro skokovou změnu průtoku. Změna se provádí dle požadované veličiny, jako teplota čas, oxid uhličitý atd. Konstrukční minimální a maximální průtok je v poměru cca 1:3. Přesnost měření průtoku je = 1 x OD potrubí. Při změně délky minimálního rovného kusu potrubí dojde také ke změně přesnosti regulátoru.

Katalogový list: Systemair NOTUS-R-100-M2 - kruhový regulátor konstantního průtoku vzduchu
Návod: Systemair NOTUS-R-100-M2 - kruhový regulátor konstantního průtoku vzduchu
Prohlášení o shodě: Systemair NOTUS-R-100-M2 - kruhový regulátor konstantního průtoku vzduchu
