Talířová pružina DIN 2093 50,0x25,4x3,00

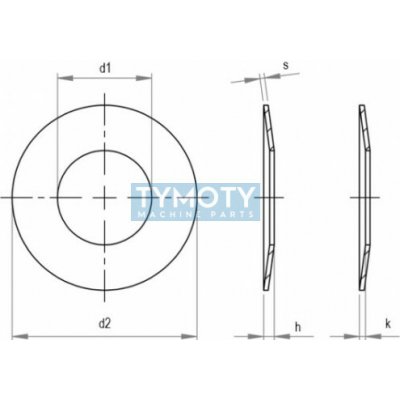

Talířová pružina DIN 2093 50,0x25,4x3,00Talířová pružina vyrobená dle normy DIN 2093 (alternativně EN 16983) představuje přesný strojní prvek určený pro vyvození vysokých axiálních sil při malém pružném zdvihu. Jedná se o kuželový prstencový kotouč, který se při zatížení pružně deformuje v axiálním směru. Vzhledem k tloušťce materiálu 3,00 mm je vyrobena z vysokojakostní chrom-vanadové pružinové oceli 50 CrV 4, která zajišťuje vysokou únavovou pevnost. Povrch pružiny je fosfátován a olejován pro zvýšení odolnosti a snížení tření při vrstvení.Alternativní označení a identifikace:PID: 853142Objednací kód: S-TP050,0/25,4/3,00Ekvivalentní norma: ČSN 026063, EN 16983Technické značení: EN 16983 St. 50 x 25,4 x 3,0 Row AGeometrie a konstrukční provedeníTypologie: Kuželová kotoučová pružina s kruhovým průřezem pro axiální namáhání.Materiálové složení: Pružinová ocel 50 CrV 4 (pro tloušťky nad 1,25 mm dle DIN 2093).Povrchová úprava: Standardní fosfátování a následné olejování.Charakteristika Row A: Provedení odpovídající silové řadě A s vysokou tuhostí.Možnost vrstvení: Konstrukce umožňuje skládání do sloupců (paralelně pro zvýšení síly, sériově pro zvýšení zdvihu).ParametrHodnotaVnější průměr (De)50,0 mmVnitřní průměr (Di)25,4 mmTloušťka materiálu (t)3,00 mmMateriál50 CrV 4NormaDIN 2093 (EN 16983)Odpovídající ČSN026063Povrchová úpravaFosfátováno a olejovánoTypová řadaRow ATechnická specifikace a funkční charakteristikaPružina vykazuje vysokou tlumicí kapacitu a je schopna absorbovat značné rázy v omezeném zástavbovém prostoru. Přesná geometrie kužele a kontrolované tolerance tloušťky zajišťují definovaný poměr mezi silou a zdvihem. Pro výpočty a dimenzování charakteristik v sadách se doporučuje postupovat dle metodiky DIN 2092. Dosahuje se maximální přesnosti zatížení zejména při protilehlém navršení stejných pružin ve 2 až 3 souborech.Oblast použití a příklady aplikacíTalířové pružiny DIN 2093 jsou vhodné pro aplikace vyžadující vysoké předpětí při malých rozměrech. Typické použití zahrnuje udržování předpětí ve šroubových spojích, tlumicí prvky v těžkém strojírenství, sestavy ventilů, spojek a brzdových systémů. Jsou ideální náhradou za šroubové pružiny v místech s kritickým nárokem na osovou délku.
