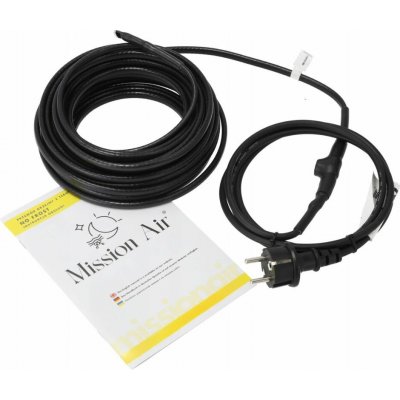

Topný kabel Mission Air 18 m 288 W
Automatická sada pro ochranu potrubních systémů před zamrznutímMission Air „NO FROST“18 m / 288 WVestavěný termostat zapne kabel pod + 3℃ a vypne ho nad + 15℃.Jednoduchá montáž! No Frost je automatická sada určená k ochraně potrubí před zamrznutím. Sada se skládá z jednostranně napájeného topného kabelu, automatického tepelného spínače a napájecího kabelu zakončeného hermetickou zástrčkou. Sada MissionAir může být instalována na ocelových, měděných a plastových trubkách za předpokladu, že materiál,... Celý popis
Popis
Automatická sada pro ochranu potrubních systémů před zamrznutímMission Air „NO FROST“18 m / 288 WVestavěný termostat zapne kabel pod + 3℃ a vypne ho nad + 15℃.Jednoduchá montáž!
No Frost je automatická sada určená k ochraně potrubí před zamrznutím.
Sada se skládá z jednostranně napájeného topného kabelu, automatického tepelného spínače a napájecího kabelu zakončeného hermetickou zástrčkou.
Sada MissionAir může být instalována na ocelových, měděných a plastových trubkách za předpokladu, že materiál, ze kterého je potrubí vyrobeno, má atest odolnosti při práci do +90 °C.
Příklady použití:
- ochrana potrubí, okapů, ventilů, počítadel, odtokových šachet před zamrznutím
- ochrana pobřeží střechy před hromaděním sněhu a ledu
- udržování teploty tekutiny v nádrži / potrubí (zabránění srážení)
JAK NAINSTALOVAT?
Nejprve rozviňte topný kabel. Svinutý kabel nelzepřipojit ke zdroji napájení. Pokud se kabel stane neelastickým kvůli nízké teplotě, jemně a bez trhání jej vyřešte a poté jej na několik minut připojte ke zdroji napájení.
Oblast kolem trubky, která má být chráněna, musí být přístupná a bez překážek. Připevněte termostat kulatým černým kontaktním prostorem k nejchladnější části trubky a připevněte jej izolační páskou. Aby celá instalace správně fungovala, musí termostat přiléhat k povrchu trubky. Poté umístěte celý kabel na trubku a připevněte jej izolační páskou v intervalech od 30 do 60 cm.
Po montáži kabelu je nutné chráněný úsek izolovat tepelnou izolací.
Po provedení nezbytných montážních úkonů stačí zástrčku zasunout do napájecí zásuvky a sada No Frost zahájí automatický dohled nad chráněným úsekem potrubí. V případě montáže kabelu do žlabu je nutné použít speciální montážní úchytky, které zabrání položení kabelu přímo do žlabu vody.
Diagram:
- Termostat
- Napájecí kabel
- Topný kabel
- Izolační páskaTechnická specifikace:
- jednotkový výkon − 16 W/m
- celkový výkon − 288 W
- Napájení: 230 V
- délka − 18 m topného kabelu + 2 m kabel se zástrčkou
- tloušťka kabelu − 8,0 mm
- délka napájecího kabelu − 2 m se zástrčkou
- topné těleso − vícežilová žíla
- kontrolní zařízení teploty − Termostat
- Třída ochrany: IPX8
- zapnutí pod +3˚C − vypnutí nad +15˚C
- montáž pod tepelnou izolací
