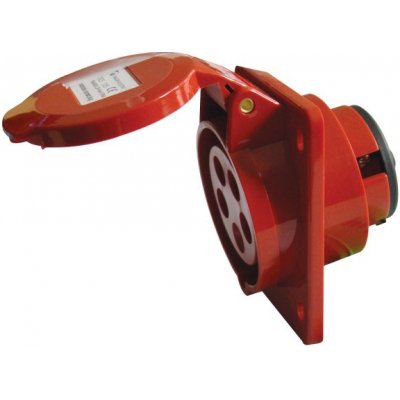

Tracon TICS-315

Vstavitelná průmyslová zásuvka Tracon TICS-315 představuje spolehlivé řešení pro náročné provozy. Navržena dle EN 60309-2 pro aplikace s vysokými bezpečnostními nároky, zajišťuje stabilní napájení průmyslových strojů a zařízení. Kompaktní konstrukce umožňuje snadnou vestavbu do panelu a odolný plastový kryt minimalizuje riziko mechanického poškození. Výrazná červená barva zvyšuje přehlednost rozvodů a ulehčuje identifikaci obvodů, zatímco robustní provedení zajišťuje dlouhou životnost i při častém provozu.
Klíčové parametry: jmenovitý proud 16A, jmenovité napětí 400V (dle EN 60309-2, červená), dimenzované napětí 380–400V, dimenzovaná frekvence 50–60Hz. Konfigurace pólů: 3P+N+E. Krytí: IP44. Připojení vodičů se provádí pomocí závitovásvorka, směr zasunutí je zalomené. Zásuvka je kompatibilní s běžnými průmyslovými vidlicemi pro tento typ, usnadňuje standardizované propojení zařízení a kabelů. Pro montáž doporučujeme dodržet rozměry panelu a použít vhodné těsnění proti průniku vlhkosti.
Rozměry a montáž: rozměr příruby vertikálně 86mm, rozteč vrtaných otvorů vertikálně 60mm, rozměr příruby horizontálně 76mm, rozteč vrtaných otvorů horizontálně 60mm. Další rozměry z tabulky: a=76mm, b=86mm, c=60mm, d=60mm, e=36mm, f=44mm, g=73mm. Materiál: plast. Montáž je rychlá díky přehlednému uspořádání svorek a jednoduchému přístupu zespodu. Přírubové rozměry odpovídají běžným průmyslovým standardům, což zjednodušuje výměnu starších zásuvek bez nutnosti větších úprav panelu.
PARAMETRY

Intenzita proudu IEC: 16 A

Napětí dle EN 60309-2: 400 V (50 + 60 Hz) červená

Dimenzované napětí: 380 -400 V

Dimenzovaná frekvence: 50-60 Hz

Nastavení času: 6 h

Rozlišovací barva: červená

Krytí (IP): IP44

Připojovací technika: Závitová svorka

Směr zasunutí: zalomené

Materiál: plast

Rozměr příruby vertikálně: 86 mm

Rozteč vrtaných otvorů vertikálně: 60 mm

Rozměr příruby horizontální: 76 mm

Rozteč vrtaných otvorů horizontálně: 60 mm

Záruka: 2 roky

Více informací



a(mm)
b(mm)
c(mm)
d(mm)
e(mm)
f(mm)
g(mm)

TICS-315
16 A
400 V

76
86
60
60
36
44
73
IP 44
