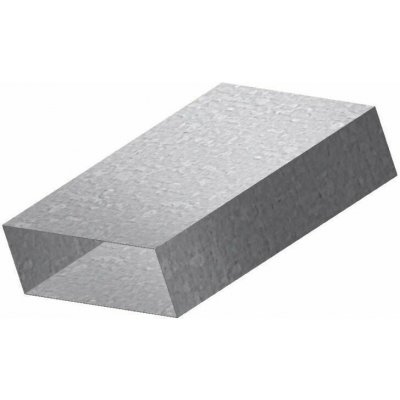

Jedná se o čtyřhranné potrubní rozvody malých průřezů - systém WRL, určených pro větrání a vytápění bytových domů, rodinných domků i komerčních budov v rozměru 50 x 100 mm a v délce 1000 mm. Podrobné technické informace v najdete v Katalogu produktů , nebo v sekci Ke stažení. Konstrukce: Rovné roury jsou spojovány dvojím způsobem: falcovým švem nebo bodovým svařováním. Roury falcované jsou vyráběny v rozměru 50 x 100 mm a 50 x 200 mm. Vzniklý spoj je těsný bez nutnosti použití tmelu a zástřiku.... Celý popis
Koupit za 251 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Jedná se o čtyřhranné potrubní rozvody malých průřezů - systém WRL, určených pro větrání a vytápění bytových domů, rodinných domků i komerčních budov v rozměru 50 x 100 mm a v délce 1000 mm. Podrobné technické informace v najdete v Katalogu produktů , nebo v sekci Ke stažení.
Konstrukce:
Rovné roury jsou spojovány dvojím způsobem: falcovým švem nebo bodovým svařováním. Roury falcované jsou vyráběny v rozměru 50 x 100 mm a 50 x 200 mm. Vzniklý spoj je těsný bez nutnosti použití tmelu a zástřiku. Roury 55x220 mm jsou spojené bodovými svařováním a jsou tmeleny a body zastříknuty barvou.
Falcovaný šev
Bodově svařovaný šev
Materiál, tloušťka plechu: Standardní materiál: Plech DIN EN 10142 – 1.0226 Povrch : DX51D+Z275MA-C (pozinkovaný) Tloušťka plechu : 0,55 mm = potrubí 0,50 – 0,60 mm = tvarovky Jakost: WRL potrubí je vyrobeno s podélným lemem nebo bodově svařené a splňují jakost ČSN EN 1505 stejně i DIN EN 12237. Montáž: Rovné roury a tvarovky se spojují vzájemným zasunutím do sebe v zásuvné délce L2 = 40 mm. Pro spojení dvou potrubí se používá spojka pro troubu VE 5.40.02 a pro spojení dvou tvarovek se používá spojka pro tvarovku VE 5.41.02. Díly se nýtují nebo spojují samořeznými šrouby a přelepí se hliníkovou páskou (ALU- páskou).
Pokud chceme dosáhnout výrazně vyšší tuhosti vzduchovodu, použijeme DUO kanál. Vytvoříme tak rovné potrubí v rozměru 50 x 200 mm tím, že spojíme dva kusy trouby 50 x 100 mm vedle sebe, přelepíme samolepící páskou a upevníme upevňovací sponou. Na jeden kanál 50 x 200 mm použijeme 4 spony. DUO kanál se montuje většinou do podlahy. Na tento DUO kanál potom použijeme standardní tvarovky rozměrové řady 50 x 200 mm.
Upevňovací spony
Spojené potrubí pomocí spon
Délka potrubí/ventilačního systému
1 metr
Rozměr ventilačního kanálu
50x100 mm
Konstrukce:
Rovné roury jsou spojovány dvojím způsobem: falcovým švem nebo bodovým svařováním. Roury falcované jsou vyráběny v rozměru 50 x 100 mm a 50 x 200 mm. Vzniklý spoj je těsný bez nutnosti použití tmelu a zástřiku. Roury 55x220 mm jsou spojené bodovými svařováním a jsou tmeleny a body zastříknuty barvou.
Falcovaný šev
Bodově svařovaný šev
Materiál, tloušťka plechu: Standardní materiál: Plech DIN EN 10142 – 1.0226 Povrch : DX51D+Z275MA-C (pozinkovaný) Tloušťka plechu : 0,55 mm = potrubí 0,50 – 0,60 mm = tvarovky Jakost: WRL potrubí je vyrobeno s podélným lemem nebo bodově svařené a splňují jakost ČSN EN 1505 stejně i DIN EN 12237. Montáž: Rovné roury a tvarovky se spojují vzájemným zasunutím do sebe v zásuvné délce L2 = 40 mm. Pro spojení dvou potrubí se používá spojka pro troubu VE 5.40.02 a pro spojení dvou tvarovek se používá spojka pro tvarovku VE 5.41.02. Díly se nýtují nebo spojují samořeznými šrouby a přelepí se hliníkovou páskou (ALU- páskou).
Pokud chceme dosáhnout výrazně vyšší tuhosti vzduchovodu, použijeme DUO kanál. Vytvoříme tak rovné potrubí v rozměru 50 x 200 mm tím, že spojíme dva kusy trouby 50 x 100 mm vedle sebe, přelepíme samolepící páskou a upevníme upevňovací sponou. Na jeden kanál 50 x 200 mm použijeme 4 spony. DUO kanál se montuje většinou do podlahy. Na tento DUO kanál potom použijeme standardní tvarovky rozměrové řady 50 x 200 mm.
Upevňovací spony
Spojené potrubí pomocí spon
Délka potrubí/ventilačního systému
1 metr
Rozměr ventilačního kanálu
50x100 mm
Parametry
| Výrobce | Unitrade HK |
