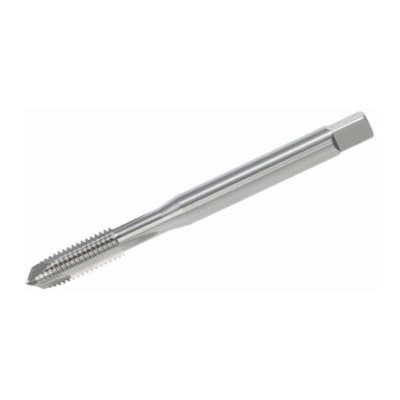

VOLKEL VOLKEL strojní závitník M5 do průchozí díry, stoupání 0,8

Strojní závitník DIN 371 Form B HSSE M5 × 0,8 řezá metrické závity do průchozích otvorů. Aby závitník déle vydržel, je vyroben z HSSE rychlořezné oceli legované kobaltem. Díky tomu ho lze použít v sériové výrobě.

Použití

průchozí otvory

neabrazivní materiály do 900 N/mm˛

nelegované a nízkolegované oceli

Technické parametry

Typ závitu: metrický ISO

Rozměr: M5 × 0,8

Norma: DIN 371

Provedení: Form B (průchozí otvory)

Materiál: HSSE

Tolerance: ISO 2 (6H)

Celková délka (L1): 70 mm

Délka závitu (L2): 16 mm

Průměr jádrového otvoru: 4,2 mm

Průměr stopky: 6,0 mm

Upnutí: 4,9 mm

Typ drážek: přímé

Norma závitu: DIN 13

-
