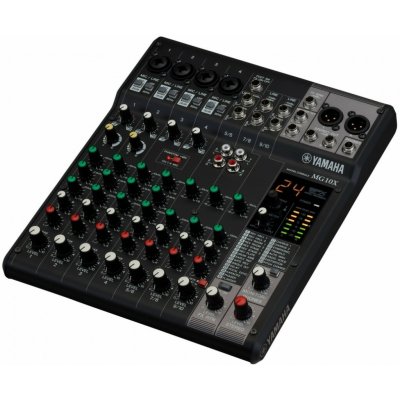

Yamaha MG10X CV

Yamaha MG10X CV – 10kanálový analogový mixážní pult s předzesilovači D-PRE a 24 efekty SPX
Yamaha MG10X CV je kompaktní 10kanálový analogový mixážní pult určený pro vokály, nástroje, malé kapely, prezentace, konference, akce, zkoušky a malé audio instalace. Konzola nabízí až 4 mikrofonní vstupy, 10 linkových vstupů, 4 D-PRE předzesilovače, fantomové napájení +48V, dva kompresory s jedním knoflíkem, HPF filtr, PAD, ekvalizér a vestavěný efektový procesor Yamaha SPX s 24 programy.

MG10X kombinuje jednoduché analogové ovládání s digitálním efektovým procesorem. Uživatel získává fyzické ovládací prvky pro nejdůležitější parametry a nemusí používat menu na obrazovce ani aplikace.

Mixážní pult má také symetrické STEREO OUT XLR výstupy, monitorovací výstupy, sluchátkové výstupy PHONES a FX SEND výstupy , takže může být centrem malého ozvučovacího systému.

Číslo šarže: 4957812679671
10kanálový analogový mixážní pult
Yamaha MG10X nabízí:

10 vstupních kanálů.

Konfigurace zahrnuje:

- 4 mono mikrofonní/linkové kanály
- 3 stereo páry LINE

tj. maximum:

- 4 mikrofonní vstupy
- 10 linkových vstupů
K čemu lze použít 10 kanálů?
Typická konfigurace může zahrnovat například:

- 2 vokální mikrofony,
- mikrofon k nástroji,
- elektroakustická kytara pomocí vhodného zařízení pro úpravu signálu,
- stereofonní klávesnice,
- Audio přehrávač,
- počítač nebo jiný lineární zdroj.
4 mikrofonní předzesilovače D-PRE
Kanály 1-4 používají:

Yamaha D-PRE.

Jedná se o mikrofonní předzesilovače s:

obrácené Darlingtonovo uspořádání.

Jsou navrženy pro širokou šířku pásma a nízké zkreslení.
D-PRE pro dynamické a kondenzátorové mikrofony
Čtyři mono kanály lze připojit mimo jiné k:

- dynamické mikrofony,
- kondenzátorové mikrofony,
- bezdrátové systémové přijímače,
- lineární zdroje.
Fantomové napájení +48V
MG10X má:

Fantomové +48V

Napájení je přiváděno do mikrofonních vstupů XLR kanálů 1–4.

Umožňuje vám mimo jiné používat:

- kondenzátorové mikrofony,
- Aktivní DI boxy vyžadující Phantom.
Jeden běžný fantomový spínač
Napájení +48 V je zapnuto:

globálně pro odpovídající mikrofonní vstupy.

Před aktivací se prosím ujistěte, že všechna připojená zařízení jsou vhodná pro provoz s fantomovým napájením.
Kanály 1–4 MIC/LINE
První čtyři kanály mají vstupy:

MIKROFON/LINKA.

Podporuje konektory:

- XLR
- 6,3mm jack

a může pracovat s mikrofonními i linkovými signály.
Nastavení GAIN
Každý mono kanál má:

ZÍSKAT.

Umožňuje nastavit vstupní úroveň podle připojeného zdroje.

Správné nastavení zesílení je základem pro dosažení:

- dobrý poměr signálu k šumu,
- vhodnou dynamiku,
- minimální zkreslení.
PEAK diody
Mono kanály mají:

ŠPIČKOVÁ LED.

Dioda indikuje, kdy se signál blíží úrovni ořezání.

Usnadňuje správné nastavení zesílení.
PAD -26 dB
Kanály 1–4 jsou vybaveny:

Útlum -26 dB.

Funkce potlačí příliš silný vstupní signál.

Je to užitečné při připojování zdrojů s vysokou výstupní úrovní.
Kdy použít PAD?
Například když:

- linkový zdroj je velmi hlučný,
- signál způsobuje přetížení i při nízkém zesílení,
- PEAK se příliš snadno vznítí.
HPF 80 Hz horní propust
Kanály 1–4 mají:

HPF 80 Hz / 12 dB na oktávu.

Filtr omezuje frekvence pod přibližně 80 Hz.
HPF pro zpěv a řeč
Filtr je obzvláště užitečný pro:

- vokální mikrofon,
- konference,
- prezentace,
- zesílení řeči.

Může mimo jiné omezit:

- rachot,
- vibrace stativu,
- část mechanického hluku,
- zbytečně nejnižší basy.
Kompresory s 1 knoflíkem
Kanály:

1 a 2

mají:

Kompresor s 1 knoflíkem.

Jedná se o kompresor ovládaný jedním knoflíkem.
Jednoduchá komprese bez mnoha parametrů
Místo ručního nastavení:

- Práh,
- Poměr,
- Výstupní zisk

Uživatel zvyšuje kompresní poměr jedním regulátorem.

Ostatní parametry se mění automaticky.
K čemu je kompresor užitečný?
Především k:

- zpěv,
- řeč,
- kytary,
- bas,
- signály s velkými změnami dynamiky.

Pomáhá zmenšit rozdíly mezi:

- velmi tichý,
- velmi hlasité fragmenty.
Parametry kompresoru s jedním knoflíkem
Rozsah prací zahrnuje mimo jiné:

Poměr od 1:1 do 4:1.

Prahová hodnota a výstupní úroveň se mění s polohou ovladače.
3-pásmový ekvalizér na mono kanálech
Kanály 1–4 mají:

3-pásmový ekvalizér.

K dispozici jsou:

- VYSOKÁ – 10 kHz
- STŘEDY – 2,5 kHz
- NÍZKÝ – 100 Hz
Nastavení ±15 dB
Každý pás umožňuje nastavení:

±15 dB.

Centrální poloha znamená vlastnosti:

Byt.
VYSOKÁ 10 kHz
Horní pásmo lze použít k nastavení:

- jas,
- vzduch,
- srozumitelnost vysokých frekvencí.
MID 2,5 kHz
Střední pásmo:

2,5 kHz

je obzvláště důležité pro:

- hlasová jasnost,
- útok nástrojů,
- přítomnost signálu ve mixu.
NÍZKÁ FREKVENCE 100 Hz
Regulátor:

NÍZKÁ FREKVENCE 100 Hz

ovlivňuje nejnižší zvukový rozsah.

Může se zvýšit nebo snížit:

- mše,
- teplý,
- rachot.
Ekvalizér na stereo kanálech
Stereo kanály mají ekvalizér:

- VYSOKÝ
- NÍZKÝ

s rozsahem:

±15 dB.
Tři páry stereo vstupů
MG10X nabízí tři stereo kanály:

- 5/6
- 7/8
- 9/10

Jsou určeny pro připojení lineárních zařízení.
Stereofonní klávesnice
Mixážní pult funguje velmi dobře s nástroji, jako jsou:

- klávesnice,
- digitální piano,
- syntezátor,
- zvukový modul.

L/R výstupy nástroje lze připojit k jednomu stereo páru mixážního pultu.
Audio přehrávače
Stereo vstupy lze také použít k připojení:

- hráč,
- mobilní zařízení s vhodným kabelem,
- další lineární zdroj.
Jack a RCA konektory
Stereo sekce nabízí možnost práce se zdroji pomocí:

- 6,3mm jack
- RCA

v závislosti na vybraném vstupním páru.
PÁN a MÍČ
Použití mono kanálů:

VY.

Umožňuje nastavit pozici signálu mezi levým a pravým kanálem stereo sběrnice.

Stereo kanály používají:

BAL / BAL-PAN.
Nezávislá úroveň každého kanálu
Každý kanál má samostatný regulátor:

ÚROVEŇ.

Umožňuje vám vytvořit správnou rovnováhu pro celý mix.
1 stereo sběrnice
MG10X má:

1 Stereo sběrnice.

Toto je hlavní mixážní sběrnice směrovaná do stereo výstupů.
AUX / FX
Mixér nabízí:

1 AUX stopa včetně funkce FX.

V MG10X se primárně používá k ovládání interních efektů a FX SEND.
Vestavěný procesor Yamaha SPX
Jeden z hlavních rozdílů mezi:

MG10X

a ten základní:

MG10

má vestavěný procesor:

Yamaha SPX.
24 digitálních efektů
K dispozici jsou:

24 SPX programů.

Knihovna obsahuje různé typy prostorových a modulačních efektů.
Reverb
K dispozici jsou různé typy reverbů, včetně:

- zpěv,
- nástroje,
- řeč,
- směs.
Zpoždění a ozvěna
Procesor také nabízí:

- Zpoždění
- Vokální ozvěna

což vám umožní vytvářet jasné opakování signálu.
Modulační efekty
Knihovna obsahuje také efekty, jako například:

- Sbor
- Flanger
- Fázovač
- Tremolo
- Symfonický.
Kreativní efekty
K dispozici jsou také specifičtější efekty, včetně:

- Automatické kvákadlo
- Rádiový hlas
- Zkreslení
- Změna výšky tónu.
PARAMETR
Vybraný program SPX má řídicí jednotku:

PARAMETR.

Umožňuje změnit nejdůležitější parametr aktuálního efektu.

V závislosti na programu to může být například:

- doba dozvuku,
- Doba zpoždění,
- modulační rychlost,
- Řídit,
- Hřiště.
FX pro každý kanál
Každý příslušný kanál má regulátor:

FX.

Určuje množství signálu odeslaného do efektového procesoru.
Úroveň návratnosti FX
Celková hlasitost efektu v mixu je řízena:

ÚROVEŇ FX RTN.

To vám umožňuje nezávisle nastavit:

- míra efektu pro jednotlivé kanály,
- celková úroveň efektu ve směsi.
FX ZAPNUTO
Efektový procesor má samostatný:

FX ZAP.

Efekt můžete okamžitě zapnout nebo vypnout.
Nožní spínač
MG10X má také tyto funkce:

NOHA JZ.

Umožňuje připojení volitelného nožního spínače s okamžitým ovládáním.
Yamaha FC5
Příklad kompatibilního přepínače je:

Yamaha FC5.

Lze jej použít pro:

zapínání a vypínání interního efektu SPX.
Efekt pod kontrolou nohou
Řešení je obzvláště praktické pro:

- zpěvák,
- instrumentalista,
- jediný dodavatel.

Například dozvuk nebo delay lze mezi skladbami vypnout, aniž byste museli sáhnout po mixážním pultu.
ODESLÁNÍ FX
MG10X má:

Konektor FX SEND 6,3 mm.

Lze jej použít k vyslání příslušného signálu do:

- externí procesor,
- jiné zvukové zařízení.
STEREO VÝSTUP
Hlavní výstup mixéru je:

STEREO VÝSTUP L/P.
Vyvážený XLR
Pro ozvučení lze použít:

2 × vyvážený XLR.

Toto je pohodlné řešení ve spolupráci s:

- aktivní sloupce,
- výkonové zesilovače,
- Systémy PA.
Konektor STEREO OUT
Hlavní východ je k dispozici také na adrese:

6,3mm jack.

Umožňuje upravit připojení k různým zařízením.
VÝSTUP PRO MONITOR
MG10X nabízí:

MONITOR OUT L/R.

Můžete se připojit mimo jiné:

- aktivní monitory,
- systém pro odposlouchávání operátora.
TELEFONY
K dispozici jsou:

SLUCHÁTKY 6,3mm stereo výstup pro sluchátka.
Sluchátka / monitory běžné úrovně
Objem:

- TELEFONY
- VÝSTUP PRO MONITOR

je regulováno příslušnými:

MONITORY/TELEFONY.
Samostatné ovládání stereo výstupu
Hlavní výstup má vlastní regulátor:

ÚROVEŇ STEREA.
Měřič úrovně stereo
MG10X má:

Dvoukanálový LED L/R měřič.

Každý kanál používá:

7 segmentů.

Zobrazené úrovně zahrnují:

- VRCHOL
- +10 dB
- +6 dB
- 0 dB
- -6 dB
- -10 dB
- -20 dB.
Ovládání overdrive
Měřič umožňuje sledovat hlavní signál stereo výstupu.

Pokud PEAK trvale svítí, je třeba snížit úroveň.
ZTLUMENÍ STEREA
Funkce:

ZTLUMENÍ STEREA

umožňuje rychle ztlumit příslušný hlavní monitorovaný signál.

Může to být užitečné při změně zdrojů nebo při obsluze televizoru.
Kovové pouzdro
Vlastnosti Yamaha MG10X:

kovové šasi.

Toto je důležitá vlastnost používaného zařízení:

- na koncertech,
- na zkouškách,
- během akcí,
- při časté dopravě.
Kompaktní formát pro stolní počítače
MG10X není velký mixážní pult.

Má pouze:

Šířka 244 mm.

Lze nastavit na:

- stůl,
- technický stůl,
- malý zvukový stojan.
Montáž na mikrofonní stojan
Konstrukce také umožňuje použití vhodných:

adaptér pro externí mikrofonní stojan.

To může být praktické ve velmi kompaktním koncertním prostředí.
Frekvenční odezva
Cesta Vstup → Stereo výstup nabízí následující šířku pásma:

20 Hz – 48 kHz

s charakteristikami přibližně:

+0,5 / -1,0 dB.
Nízké zkreslení
THD+N je přibližně:

0,02 % při +14 dBu, 20 Hz – 20 kHz

s minimálním ziskem.
Ekvivalentní vstupní šum
Parametr EIN pro mono kanál je:

-128 dBu

při maximálním zesílení a specifických podmínká
