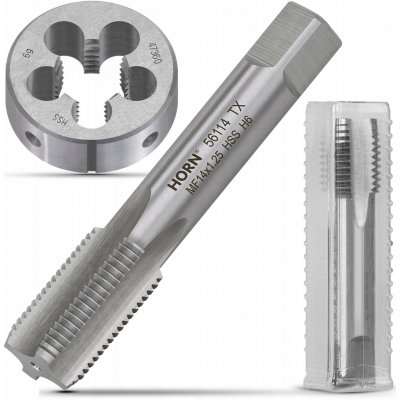

Závitník M14 ruční M14x1.25 DIN-2181/1P + Závitové očko sada závitníků

RUČNÍ ZÁVITNÍK M14x1.25 DIN-2181/1P + ZÁVITOVÁ ČELISTMetrický závitník M14x1.25:⚙ Technická specifikace:⚙
☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ počet dřevotřískových drážek: 3.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel (W-1.2063).

☑ součástí balení je speciální plastové pouzdro.
✔ Normy:
✅Vyhovuje normě: DIN-2181/1-P.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO2 (6H).

Doporučený průměr otvoru pro závitování je ø13.0 mm.
✏ Rozměry (technický výkres):

- závit (d1): M14.
- zdvih závitu (P): 1.25 mm
- celková délka části (l1): 80 mm.
- délka rukojeti unášeče (l2): 12 mm
- průměr úchytu unašeče (d2): čtverec 9.0 mm.
Metrická řezačka M14x1.25:✔ Technická specifikace:
☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ střih: 1.75P.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel (W-1.2063).

☑ součástí balení je speciální plastové pouzdro.

Nařezávač má upínací otvory pro upevnění do závitových objímek s konektory ø38x14 mm.
✔ Normy:
✅Vyhovuje normě: DIN-EN 22 568.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO (6 g).
✏️Rozměry (technický nákres):

- řezaný závit (d1): M14.
- stoupání závitu (P) - 1.25 mm.
- vnější průměr (d2): 38 mm.
- tloušťka závitové čelisti (h1): 10 mm.
- otvory pro třísky (W): 5.
- doporučený průměr hřídele pro závitování: ø13.85 mm.
