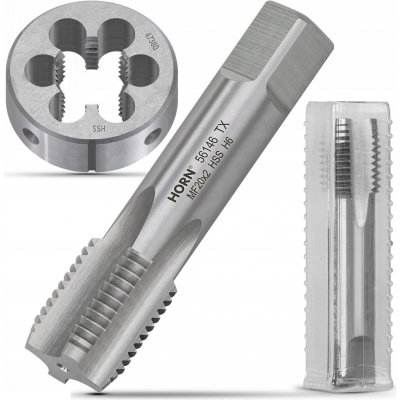

Závitník M20 RUČNÍ M20x2 DIN-2181/1P + Závitové očko M20 SADA ZÁVITNÍKŮ

RUČNÍ ZÁVITNÍK M20x2 DIN-2181/1P + ZÁVITOVÁ ČELIST M20Metrický závitník M20x2:⚙ Technická specifikace:⚙
☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ počet dřevotřískových drážek: 3.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel NC6 (W-1.2063).

☑ součástí balení je speciální plastové pouzdro.
✔ Normy:
✅Vyhovuje normě: DIN-2181/1-P.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO2 (6H).

Doporučený průměr otvoru pro závitování je ø18.0 mm.
✏ Rozměry (technický výkres):

- závit (d1): M20.
- zdvih závitu (P): 2 mm.
- celková délka části (l1): 95 mm.
- délka úchytu unášeče (l2): 15 mm.
- průměr úchytu unašeče (d2): čtverec 12.0 mm.
Metrická nářezová pila M20x2:✔ Technická specifikace:
☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ střih: 1.75P.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel NC6 (W-1.2063).

☑ součástí balení je speciální plastové pouzdro.

Nařezávač má upínací otvory pro upevnění do závitových objímek s konektory ø45x14 mm.
✔ Normy:
✅Vyhovuje normě: DIN-EN 22 568.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO (6 g).
✏️Rozměry (technický nákres):

- řezaný závit (d1): M20.
- stoupání závitu (P): 2 mm.
- vnější průměr (d2): 45 mm.
- tloušťka závitové čelisti (h1): 14 mm.
- otvory pro třísky (W): 6.
- doporučený průměr hřídele pro závitování: ø19.82 mm.
