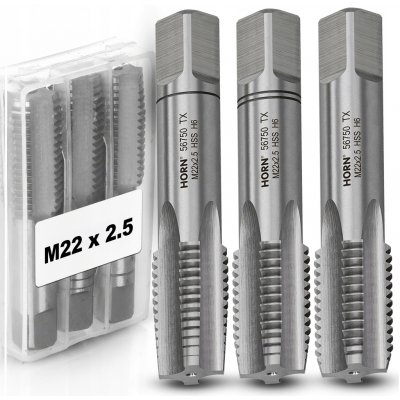

Závitník M22 HSS, závit M22x2,50 mm, sada 3 ks

ZÁVITNÍK M22 HSS ZÁVIT M22x2.50 mm KOMPLET 3ks⚠ Použití:⚠
Určeno pro všeobecné použití, pro závitování průchozích i neprůchozích otvorů (< 2.5d), v uhlíkových, nízkolegovaných konstrukčních ocelích a oceli s pevností do Rm < 600 MPa.
⚙ Technická specifikace:⚙
☑ značka: Horn.

☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ počet dřevotřískových drážek:4.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel NC6 (W-1.2063).
✔ Normy:
✅Vyhovuje normě: DIN-352/3-P.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO2 (6H).

Doporučený průměr otvoru pro závitování je ø19.5 mm.
✏ Rozměry (technický výkres):

- závit (d1): M22.
- zdvih závitu (p): 2.50.
- celková délka části (l1): 100 mm
- délka úchytu unašeče (l2): 17 mm.
- průměr úchytu unašeče (d2): čtverec 15.0 mm.
Sada se skládá ze 3 závitníků:

- Č.1 škrabka: s řezem 8P (8 závitů v zařezávací části) a úhlem nastavení řezu 5°.

- Č.2: s řezem 4P (4 závity v zařezávací části) a úhlem nastavení řezu 10°.

- Č.3 dokončovací práce: s řezem 2P (2 závity v zařezávací části) a úhlem nastavení řezu 20°.
