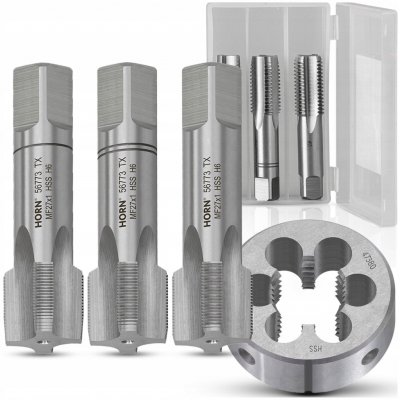

Závitník M27 a závitová očka sada M27x1.00

Závitník M27 Závitová kruhová čelist Sada M27x1.00⚙ Technická specifikace:⚙
☑ značka: Horn.

☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ počet dřevotřískových drážek: 4.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel NC6 (W-1.2063).
✔ Normy:
✅Vyhovuje normě: DIN-2181/3-P.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO2 (6H).

Doporučený průměr otvoru pro závitování je ø24.0 mm.
✏ Rozměry (technický výkres):

- závit (d1): M27.
- zdvih závitu (P): 1 mm.
- celková délka části (l1): 110 mm
- délka úchytu unášeče (l2) 19 mm.
- průměr úchytu unašeče (d2): čtverec 16.0 mm.
Sada se skládá ze 3 závitníků:

- Č.1 – škrabka: s řezem 8P (8 závitů v zařezávací části) a úhlem nastavení řezu 5°.

- Č.2: s řezem 4P (4 závity v zařezávací části) a úhlem nastavení řezu 10°.

- Č.3 dokončovací práce: s 2P řezem (2 závity v zařezávací části) a úhlem nastavení řezu 20°.

Celou nabídku závitníků/nářezů a dalších řezných nástrojů naleznete na našich dalších aukcích.
Metrická nářezová pila M27x1:✔ Technická specifikace:
☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ střih: 1.75P.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel NC6 (W-1.2063).

☑ součástí balení je speciální plastové pouzdro.

Nařezávač má upínací otvory pro upevnění do závitových objímek s konektory ø65x25 mm.

✅Vyhovuje normě: DIN-EN 22 568.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO (6 g).
✏️Rozměry (technický nákres):

- Řezaný závit (d1): M27.
- Stoupání závitu (P): 1 mm.
- Vnější průměr (d2): 65 mm.
- Tloušťka závitové kruhové čelisti (h1): 25 mm.
- Drážky pro třísky (W): 6.
- Doporučený průměr hřídele pro závitování: ø26.76 mm.
