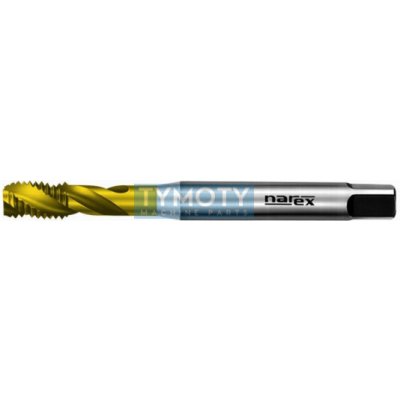

Závitník strojní DIN 371, 2B, HSSE, 223044, UNC 1/4-20 /2064/ TiN

Závitník strojní DIN 371, UNC 1/4-20, HSSE TiNVysoce výkonný strojní závitník určený pro řezání unifikovaného palcového hrubého závitu (UNC) dle normy DIN 371. Nástroj je vyroben z rychlořezné oceli HSSE legované 5 % kobaltu, což zajišťuje vysokou tepelnou stabilitu a odolnost proti opotřebení. Povrchová úprava nitridem titanu (TiN) zvyšuje tvrdost povrchu a umožňuje použití vyšších řezných rychlostí při zachování dlouhé životnosti ostří.Alternativní označení a identifikace:Katalogové číslo: 2064Typové označení: 223044PID: 119784Závit: UNC 1/4-20Norma: DIN 371 (zesílená stopka)Geometrie a konstrukční prvkyTyp drážky: Šroubovitá drážka se stoupáním cca 35° pro efektivní odvod třísek směrem nahoru (vhodné pro slepé otvory).Řezný kužel: Provedení Form C s délkou náběhu 2,5P.Tolerance: Lícování ve třídě 2B.Konstrukce stopky: Zesílená stopka s unášecím čtyřhranem dle DIN 371 zvyšuje tuhost nástroje a minimalizuje riziko lomu při záběru.ParametrHodnotaMateriálHSSE (5% Co)Povrchová úpravaTiN (Nitrid titanu)Rozměr závitu (d1)UNC 1/4-20Celková délka (l1)80 mmPracovní délka (l2)13 mmPrůměr stopky (d2)7 mmRozměr čtyřhranu (a)5,2 mmPočet závitů na palec20Úhel šroubovice35°Oblast použití / Příklady aplikací:Hlavní aplikace: Automatové oceli, konstrukční oceli a zušlechtěné oceli s pevností v tahu do 800 N/mm².Vhodné pro: Slitiny hliníku s obsahem křemíku do 10 %, slitiny mědi s krátkou (drobivou) třískou.Možné použití: Tvárná a temperovaná litina, měkký hliník, slitiny hliníku s obsahem Si nad 10 %, měď (s omezením).Typ otvoru: Primárně určen pro slepé otvory díky šroubovité drážce.Pokyny k aplikaci:Při práci je nutné používat vhodný řezný olej nebo emulzi pro snížení tření a odvod tepla.Doporučuje se dodržet otáčky odpovídající tvrdosti materiálu a povlaku TiN pro maximalizaci ekonomické efektivity nástroje.Zesílená stopka vyžaduje upnutí v odpovídajících kleštinách nebo držácích pro strojní závitování.
