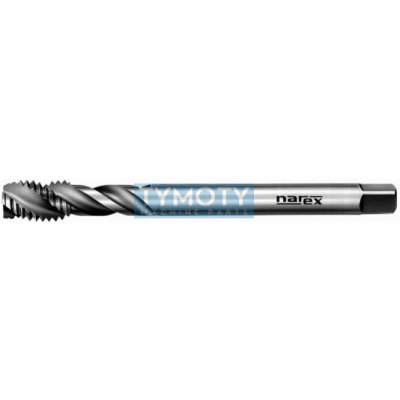

Závitník strojní DIN 376, 2B, HSSE, 223044, UNC 7/16-14 /4054/

Závitník strojní DIN 376, HSSE, UNC 7/16-14Vysoce výkonný strojní závitník vyrobený z rychlořezné oceli HSSE s obsahem 5 % kobaltu, určený pro řezání unifikovaného hrubého závitu UNC podle normy DIN 376. Nástroj je konstruován s redukovanou stopkou a šroubovitou drážkou, což jej předurčuje pro obrábění slepých otvorů v širokém spektru strojírenských materiálů s pevností do 800 N/mm².Alternativní označení a identifikace:Katalogové číslo: 4054Produktové ID (PID): 223044Interní kód: 119855Typové označení: UNC 7/16-14Geometrie a konstrukce nástroje:Materiál: HSSE (vysoce výkonná rychlořezná ocel legovaná 5 % Co) pro zvýšenou tepelnou odolnost a životnost.Provedení drážek: Šroubovice v úhlu cca 35° pro efektivní odvod třísek směrem nahoru ze slepého otvoru.Řezný kužel: Tvar C s délkou náběhu 2,5P (2,5 závitu).Lícování: Třída 2B odpovídající standardním tolerancím UNC závitů.Konstrukční norma: DIN 376 (závitník s redukovanou stopkou).ParametrHodnotaTyp závituUNC (Unified Coarse Thread)Jmenovitý průměr (d1)7/16-14 (11,11 mm)Celková délka (l1)100 mmPracovní délka (l2)22 mmPrůměr stopky (d2)8 mmRozměr čtyřhranu (a)6,2 mmMateriálHSSE (5% Co)Lícování2BTvar řezného kuželuC / 2,5PÚhel šroubovice35°Oblast použití / Příklady aplikací:Hlavní použití: Automatové oceli, konstrukční oceli a zušlechtěné oceli s pevností v tahu do 800 N/mm².Neželezné kovy: Legovaný hliník s obsahem křemíku pod 10 %, slitiny mědi tvořící drobivou třísku.Omezené použití: Legovaný hliník s obsahem křemíku nad 10 %, slitiny mědi tvořící vinutou třísku.Typ otvoru: Primárně určeno pro slepé otvory díky šroubovité drážce.
