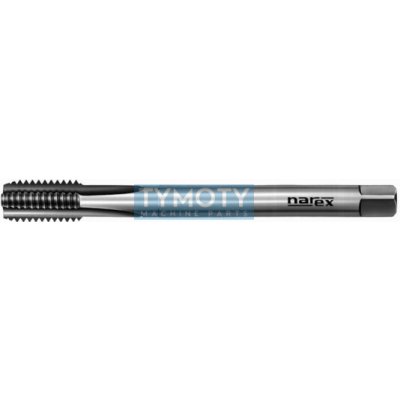

Závitník strojní DIN 5156, HSSE, 223042, G1 1/2" /3002/

Závitník strojní DIN 5156, HSSE, G 1 1/2"Vysoce výkonný strojní závitník vyrobený z rychlořezné oceli legované 5 % kobaltu (HSSE), určený pro řezání trubkových závitů G (Whitworthův trubkový závit) podle normy DIN EN ISO 228. Nástroj je konstruován podle normy DIN 5156 s prodlouženou stopkou, což umožňuje dobrou přístupnost i v hlubších otvorech. Díky materiálovému složení vykazuje vysokou tepelnou stabilitu a odolnost proti opotřebení při obrábění středně legovaných i vysoce legovaných materiálů.Alternativní označení a identifikace:Katalogové číslo: 3002Objednací kód: 223042ID produktu: 119620Typ závitu: G 1 1/2" (G 1.1/2, G1-1/2)Geometrie a konstrukce:Materiál: HSSE (vysoce výkonná rychlořezná ocel s 5 % Co)Řezný kužel: Forma C / 2P (náběh v délce 2 až 3 závitů)Typ drážky: Přímá drážka pro univerzální použitíStopka: Provedení s osazenou stopkou a čtyřhranem pro upnutíNorma: DIN 5156ParametrHodnotaTyp závituG (trubkový)Jmenovitý rozměr (d1)1 1/2"Stoupání závitu (P)11 závitů/palecCelková délka (l1)190 mmPracovní délka (l2)32 mmPrůměr stopky (d2)36 mmRozměr čtyřhranu (a)29 mmMateriál nástrojeHSSE (5% Co)Tepelná odolnostVysoká (do 800 N/mm2)Oblast použití / Příklady aplikací:Vhodné pro: Dobře obrobitelné oceli s pevností do 800 N/mm², legovaný hliník, slitiny mědi tvořící krátkou (drobivou) třísku.Omezené použití: Měkké konstrukční oceli do 500 N/mm², automatové oceli, legovaný hliník s obsahem křemíku > 10 % Si.Průmyslové segmenty: Strojírenství, hydraulické rozvody, instalatérské a potrubní systémy.Pokyny k aplikaci:Při řezání závitu je nutné používat vhodný řezný olej nebo emulzi pro snížení tření a odvod tepla.Doporučuje se dodržovat předepsané otáčky podle typu obráběného materiálu pro zachování životnosti ostří.Nástroj je vhodný pro průchozí i slepé otvory (v závislosti na hloubce řezu a typu třísky).
