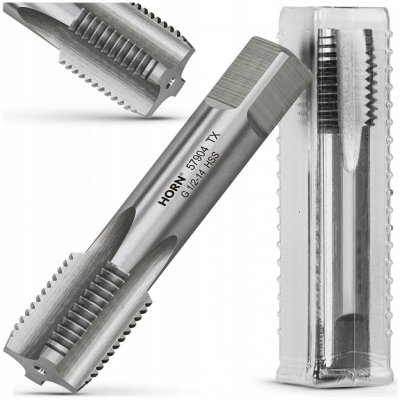

Závitník trubkový Horn HSS 1/2'' 14 DIN 5157

TRUBKOVÝ ZÁVITNÍK 1/2'' - 14 PALCOVÝ ZÁVIT HSS DIN5157 VÁLCOVÝ HYDRAULICKÝ⚠ Použití:⚠
Určeno pro všeobecné použití, pro závitování průchozích i neprůchozích otvorů (< 2.5d), v uhlíkových, nízkolegovaných konstrukčních ocelích a oceli s pevností do Rm < 600MPa, mědi a hliníku
⚙ Technická specifikace:⚙
☑ značka: Horn

☑ typ závitu: palcový trubkový pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ počet dřevotřískových drážek: 3.

☑ obrys závitu: úhel 55°.

☑ materiál výroby: ocel (HSS) legovaná nástrojová ocel NC6 (W-1.2063).

☑ součástí balení je speciální plastové pouzdro.
✔ Normy:
✅Shoda s normou: 5157

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO2 (6H).

Doporučený průměr otvoru pro závitování je ø19 mm.
✏ Rozměry (technický výkres):

- závit (d1): G 1/2" (20,95 mm. )
- počet závitů na palec: 14
- zdvih závitu (P): 1,814 mm
- celková délka části (l1): 80 mm
- délka úchytu unašeče (l2): 16 mm
- průměr úchytu unašeče (d2): čtverec 12 mm.
