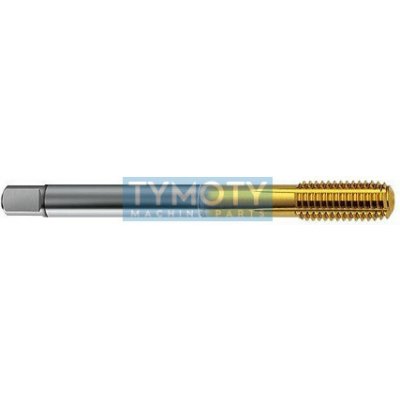

Závitník tvářecí MF, 6HX, DIN 374, HSS-E, TiN, GUHRING, 927-M14X1,5 /14.007/

Závitník tvářecí MF 14x1,5 DIN 374 HSS-E TiN, Gühring 927 Profesionální tvářecí závitník řady 927 od renomovaného výrobce Gühring je určen pro vysoce efektivní a bez třískové zhotovování vnitřních metrických jemných závitů (MF). Nástroj je vyroben z prémiové kobaltové rychlořezné oceli HSS-E a opatřen povlakem TiN (titan-nitrid), který výrazně zvyšuje povrchovou tvrdost, snižuje tření a prodlužuje životnost břitu. Na rozdíl od klasického řezání dochází při tváření k plastické deformaci materiálu, což vede k vyšší pevnosti výsledného závitu a hladšímu povrchu boků. Alternativní označení a identifikace: Objednací číslo: 153157 Typové označení Gühring: 927 - M14X1,5 Identifikační kód: 14.007 Ekvivalenty: GUHRING 927 M14x1,5, DIN 374 MF 6HX Konstrukční prvky a materiálové složení: Materiál HSS-E: Vysoce výkonná rychlořezná ocel legovaná kobaltem pro zvýšenou tepelnou odolnost a stabilitu při tváření. Povlak TiN: Zlatý povlak nitridu titanu zvyšuje odolnost proti opotřebení a umožňuje vyšší obvodové rychlosti. Geometrie bez drážek: Nástroj je konstruován bez klasických odběrových drážek na třísky, což maximalizuje tuhost jádra a odolnost proti zlomení. Tolerance 6HX: Zvětšená tolerance určená pro materiály s tendencí k odpružení nebo pro následné nanášení ochranných vrstev na obrobek. ParametrHodnota Typ závituMF (Metrický jemný) Rozměr závituM14 Stoupání závitu1,5 mm Norma rozměrůDIN 374 Materiál nástrojeHSS-E (rychlořezná ocel s kobaltem) Povrchová úpravaTiN (Titan-nitrid) Tolerance6HX Způsob výrobyTváření (bez třísek) VýrobceGühring Produktová řada927 Hlavní výhody a funkční charakteristika: Tváření závitů nabízí oproti řezání zásadní výhody v průmyslové výrobě. Nedochází k přerušení průběhu vláken materiálu, čímž se zvyšuje statická i dynamická pevnost závitu. Absence třísek eliminuje riziko poškození závitu při jejich odchodu a umožňuje bezproblémové zpracování slepých i průchozích otvorů jedním typem nástroje. Povlak TiN zajišťuje nízký koeficient tření, což je u procesu tváření kritické pro zamezení nárůstků materiálu na nástroj. Oblast použití a aplikace: Vhodné pro materiály s dobrou tvárností a minimální tažností 10 % (δ5 ≥ 10 %). Zpracování konstrukčních ocelí, automatových ocelí a nerezových ocelí. Ideální pro hliníkové slitiny a barevné kovy. Použití v sériové výrobě na CNC strojích s přesným synchronizovaným posuvem. Montáž a údržba: Pro správnou funkci tvářecího závitníku je nezbytné dodržet přesný průměr předvrtaného otvoru, který musí být větší než u řezacího závitníku (přibližný výpočet: d = jmenovitý průměr - 0,45 × stoupání). Nutností je použití kvalitního mazacího oleje nebo emulze s vysokým obsahem mazacích přísad pro snížení třecího momentu a odvod tepla.
