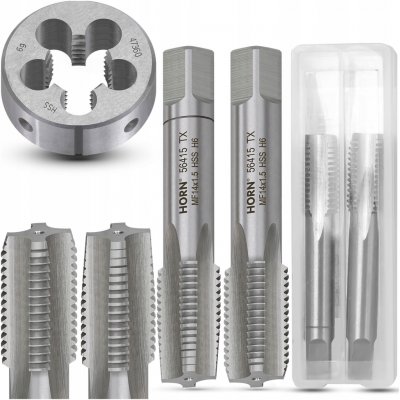

Závitníky M14 RUČNÍ 2ks M14x1.5 + Závitová očka

ZÁVITNÍKY M14 RUČNÍ 2ks M14x1.5 + NÁŘEZOVÁ SADA ZÁVITNÍKŮ NÁŘEZYMetrické závitníky M14x1.25:⚙ Technická specifikace:⚙
☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ počet dřevotřískových drážek: 3.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel NC6 (W-1.2063).
✔ Součástí balení je:
1 závitník č. (škrabák)

2 závitníky č. (dokončovací)

♻ speciální plastové pouzdro
✔ Normy:
✅Vyhovuje normě: DIN-2181/2-P.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO2 (6H).

Doporučený průměr otvoru pro závitování je ø12.5 mm.
✏ Rozměry (technický výkres):

- závit (d1): M14.
- zdvih závitu (P): 1.5 mm
- celková délka části (l1): 80 mm.
- délka rukojeti unášeče (l2): 12 mm
- průměr úchytu unašeče (d2): čtverec 9.0 mm.
Metrická řezačka M14x1.5:✔ Technická specifikace:
☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ střih: 1.75P.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel NC6 (W-1.2063).

☑ součástí balení je speciální plastové pouzdro.

Nářez má upínací otvory pro upevnění do závitových objímek s konektory ø38x10 mm.
✔ Normy:
✅Vyhovuje normě: DIN-EN 22 568.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO (6 g).
✏ Rozměry (technický výkres):

- nařezaný závit (d1): M14.
- zdvih závitu (P) – 1.5 mm.
- vnější průměr (d2): 38 mm
- tloušťka nářezu (h1): 10 mm.
- dřevotřískové otvory (W): 5.
- doporučený průměr závitového válečku: ø13.85 mm.
