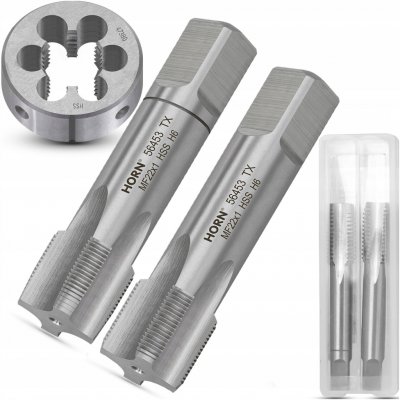

Závitníky M22 Ruční 2ks M22x1 + Závitová očka Sada

Závitníky M22 ruční 2ks M22x1 + Závitová kruhová čelist sadaMetrické závitníky M22x1:⚙ Technická specifikace:⚙
☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ počet dřevotřískových drážek: 3.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel NC6 (W-1.2063).
✔ Součástí balení je:
1 závitník č. (škrabák)

2 závitníky č. (dokončovací)

♻ speciální plastové pouzdro
✔ Normy:
✅Vyhovuje normě: DIN-2181/2-P.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO2 (6H).

Doporučený průměr otvoru pro závitování je ø21 mm.
✏ Rozměry (technický výkres):

- závit (d1): M22.
- zdvih závitu (P): 1 mm.
- celková délka části (l1): 100 mm
- délka úchytu unašeče (l2): 17 mm.
- průměr úchytu unašeče (d2): čtverec 15.0 mm.
Metrická nářezová pila M22x1:✔ Technická specifikace:
☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ střih: 1.75P.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel NC6 (W-1.2063).

☑ součástí balení je speciální plastové pouzdro.

Nařezávač má upínací otvory pro upevnění do závitových objímek s konektory ø55x16 mm.
✔ Normy:
✅Vyhovuje normě: DIN-EN 22 568.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO (6 g).
✏️Rozměry (technický nákres):

- řezaný závit (d1): M22.
- stoupání závitu (P) - 1 mm.
- vnější průměr (d2): 55 mm.
- tloušťka kruhové čelisti (h1): 16 mm.
- otvory pro třísky (W): 6.
- doporučený průměr hřídele pro závitování: ø21.88 mm.
