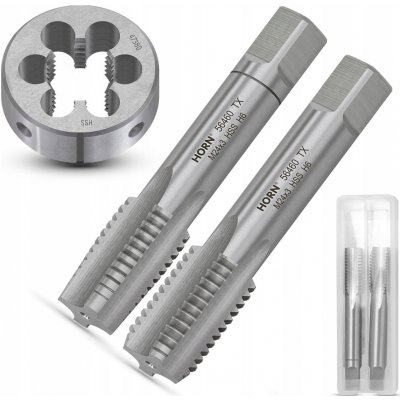

Závitníky M24 ruční 2ks M24x3 + Závitové očko sada

ZÁVITNÍKY M24 RUČNÍ 2ks M24x3+ NARZYNKA SETMetrické závitníky M24x3:⚙ Technická specifikace:⚙
☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ počet dřevotřískových drážek: 3.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel (W-1.2063).
✔ Součástí balení je:
1 závitník č. (škrabák)

2 závitníky č. (dokončovací)

♻ speciální plastové pouzdro
✔ Normy:
✅Vyhovuje normě: DIN-352/2-P.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO2 (6H).

Doporučený průměr otvoru pro závitování je ø22.5 mm.
✏ Rozměry (technický výkres):

- závit (d1): M24.
- zdvih závitu (P): 3 mm.
- celková délka části (l1): 110 mm.
- délka úchytu unašeče (l2): 17 mm.
- průměr úchytu unašeče (d2): čtverec 15.0 mm.
Metrická řezačka M24x3:✔ Technická specifikace:
☑ typ závitu: metrický, obyčejný pravotočivý.

☑ tvrdost: 60°HRc (+/-1°).

☑ střih: 1.75P.

☑ obrys závitu: úhel 60°.

☑ materiál výroby: ocel (W-1.2063).

☑ součástí balení je speciální plastové pouzdro.

Nářez má upínací otvory pro upevnění do závitových objímek s konektory ø55x22mm.
✔ Normy:
✅Vyhovuje normě: DIN-EN 22 568.

✅Norma závitu: ISO DIN-13.

✅Tolerance závitu: ISO (6 g).
✏ Rozměry (technický výkres):

- vyřezaný závit (d1): M24.
- zdvih závitu (P) – 3 mm.
- vnější průměr (d2): 55 mm.
- tloušťka nářezu (h1): 22 mm.
- dřevotřískové otvory (W): 6.
- doporučený průměr závitového válečku: ø23.76 mm.
