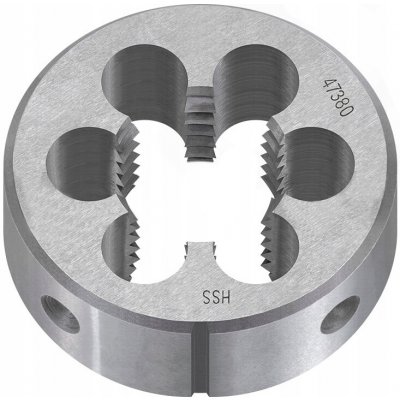

ZÁVITOŘEZNÁ ČELIST M30 ZÁVIT M30x2.00 METRICKÝ ZÁVITNÍK

NARZYNKA M30 M30x2.00 mm METRICKÝ ZÁVITNÍK HSSMetrická nářezová pila M30x2.00

Určeno pro všeobecné použití, pro závitování válečků vyrobených z uhlíkové konstrukční oceli, nízkolegované oceli, oceli s pevností do Rm < 600 MPa, neželezných kovů a tvrzených plastů.

Technická specifikace:

- značka: Horn.
- typ závitu: metrický, obyčejný, pravotočivý.
- tvrdost: 60°HRc (+/-1°).
- nástřih: 1.75P.
- obrys závitu: úhel 60°.
- materiál provedení: ocel nástrojová ocel NC6 (W-1.2063).

Nařezávač má upínací otvory pro upevnění do závitových objímek s konektory ø65x25 mm.
Rozměry (technický výkres):

- nařezaný závit (d1): M30.
- zdvih závitu (P) – 2.00 mm.
- vnější průměr (d2): 65 mm
- tloušťka nářezu (h1): 18 mm.
- dřevotřískové otvory (W): 6.
- doporučený průměr závitového válečku: ø26.76 mm.

standardy:

- V souladu s normou: DIN-EN 22 568.
- norma závitu: ISO DIN-13.
- tolerance závitu: ISO (6 g).
