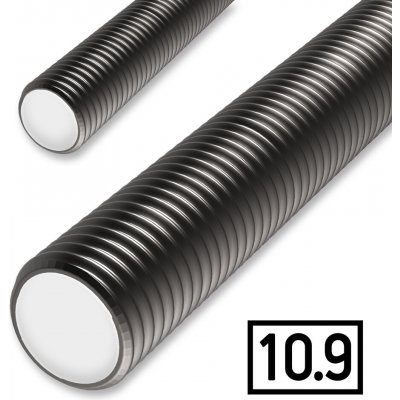

Závitová tyč DIN 976 M16x1000-10.9

Závitová tyč DIN 976 M16x1000-10.9Vysokopevnostní ocelová závitová tyč s metrickým závitem po celé délce vyrobená dle normy DIN 976-1 (původní označení DIN 975). Produkt je určen pro konstrukční spoje vyžadující přenos vysokého zatížení, kde je vyžadována pevnostní třída 10.9. Tyč je dodávána bez povrchové úpravy a je vhodná k dělení na požadované délky pro konkrétní montážní celky.Alternativní označení a identifikaceInterní kód: 836514Původní norma: DIN 975Aktuální norma: DIN 976-1Hledací klíče: Allthreads, Anchor rods, Thread rods, závitovka M16 10.9Geometrie a konstrukceTyp závitu: Metrický závit s pravým stoupáním dle ISO norem.Průběh závitu: Plný závit po celé délce tyče (1000 mm).Tolerance: Výrobní tolerance odpovídající standardům pro pevnostní spojovací materiál třídy 10.9.Značení: Podle normy je pevnost 10.9 na koncích tyče identifikována bílým barevným bodem.ParametrHodnotaPrůměr závitu (d)M16Celková délka (L)1000 mmMateriálOcelPevnostní třída10.9Stoupání závitu2,00 mmNorma DIN976 (dříve 975)Povrchová úpravaBez úpravy (černá ocel)Mez kluzu (R&sub2;)900 N/mm² (nominální)Mez pevnosti v tahu (Rm)1000 N/mm² (nominální)Konstrukční vlastnostiTyč je vyrobena z legované nebo zušlechtěné oceli, což zajišťuje vysokou mez kluzu a pevnost v tahu. Absence povrchové úpravy (tzv. černý povrch) předurčuje tyč k použití v uzavřených konstrukcích nebo k následné individuální ochraně proti korozi. Závit je válcován pro zajištění optimální plynulosti a pevnosti profilu.Oblast použití / Příklady aplikacíZávitová tyč M16 v pevnosti 10.9 je využívána zejména v těžkém strojírenství, při montáži ocelových hal, kotevních systémů do betonu a u přírubových spojů potrubních rozvodů s vysokým tlakem. Je ideální pro aplikace, kde standardní pevnost 8.8 není z hlediska bezpečnosti a únosnosti spoje dostačující.Pokyny k aplikaciPři montáži je nutné dodržet předepsané utahovací momenty pro třídu 10.9, aby nedošlo k překročení meze pružnosti materiálu. V případě řezání tyče na kratší kusy se doporučuje provést sražení hran na řezu pro usnadnění náběhu matice a ošetření řezných ploch proti oxidaci.
