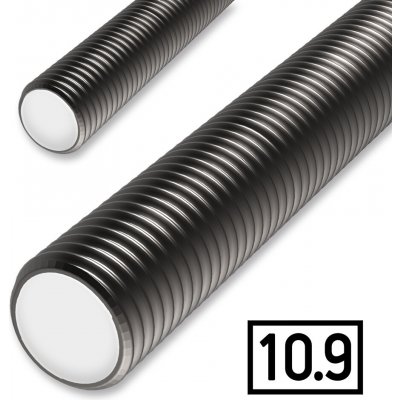

Závitová tyč DIN 976 M5x1000-10.9

Závitová tyč DIN 976 M5x1000-10.9 Metrická závitová tyč se závitem po celé délce vyráběná dle normy DIN 976 (dříve označována jako DIN 975). Tato tyč je vyrobena z vysoce pevnostní uhlíkové oceli třídy 10.9, která je určena pro spoje vystavené vysokému mechanickému namáhání a dynamickému zatížení. Výrobek je dodáván v surovém stavu bez povrchové úpravy. Alternativní označení a identifikace: Interní kód: 836508 Ekvivalentní normy: DIN 975, DIN 976-1, ČSN 021301 Typové označení: S-ZT05/1M 10 Zahraniční názvy: Gewindestangen, Allthreads, Anchor rods, Thread rods Barevné značení: Bílá barva na koncích tyče (označení pevnostní třídy 10.9) Konstrukční vlastnosti a složení: Materiálová báze: Zušlechtěná ocel s garantovaným obsahem legujících prvků pro dosažení pevnosti. Geometrie závitu: Metrický vnější závit s úhlem profilu 60° podle ISO 965. Pevnostní charakteristika: Mez kluzu R∗e cca 900 MPa a mez pevnosti v tahu R∗m 1000 MPa. Povrchový stav: Černý (surový) povrch, lehce olejovaný pro dočasnou ochranu proti atmosférické korozi. ParametrHodnota Jmenovitý průměr závituM5 Celková délka (L)1000 mm Stoupání závitu (P)0,80 mm Pevnostní třída10.9 MateriálOcel Norma (aktuální)DIN 976-1 Norma (původní)DIN 975 Povrchová úpravaBez povrchové úpravy (černá) Směr závituPravý Technická specifikace: Závitové tyče třídy 10.9 vykazují vysokou tvrdost a pevnost, což vyžaduje přesné dodržení utahovacích momentů při montáži. DIN 976-1 definuje tyče typu A (bez zkosení konců) nebo typu B (se zkosením). Vzhledem k absenci povrchové úpravy (např. zinkování) je tento produkt náchylný ke korozi ve vlhkém prostředí, proto je vhodný pro vnitřní aplikace nebo pro následné lakování a konzervaci. Oblast použití / Příklady aplikací: Strojírenství: Spojování těžkých strojních celků a přírubových spojů. Stavebnictví: Kotvení ocelových konstrukcí do betonu pomocí chemických kotev. Údržba: Výroba atypických svorníků a kotevních šroubů na míru řezáním. Energetika: Montáž potrubních tras a technologických zařízení. Montáž a údržba: Při řezání tyče na požadovanou délku se doporučuje použít úhlovou brusku nebo pilu na kov a následně srazit hranu pilníkem pro snadnější náběh matice. Pro spoje v pevnosti 10.9 je nezbytné používat matice stejné nebo vyšší pevnostní třídy (třída 10), aby nedošlo ke stržení závitu. Při instalaci v exteriéru je nutné zajistit dodatečnou antikorozní ochranu.
