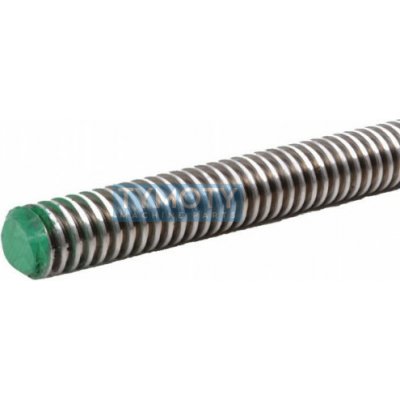

Závitová tyč trapézová DIN 103 Tr12x3x1000 A2Závitová tyč s metrickým trapézovým závitem podle normy DIN 103 je vyrobena z korozivzdorné austenitické oceli A2 (1.4301 / AISI 304). Tento produkt je definován jako pohybový a silový šroub se souměrným profilem, určený primárně pro transformaci rotačního pohybu na pohyb přímočarý nebo pro přenos vysokých axiálních sil. Na rozdíl od standardních spojovacích závitů disponuje robustním profilem s plochým vrcholem a dnem, což zajišťuje vyšší odolnost proti... Celý popis
Koupit za 412 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Závitová tyč trapézová DIN 103 Tr12x3x1000 A2Závitová tyč s metrickým trapézovým závitem podle normy DIN 103 je vyrobena z korozivzdorné austenitické oceli A2 (1.4301 / AISI 304). Tento produkt je definován jako pohybový a silový šroub se souměrným profilem, určený primárně pro transformaci rotačního pohybu na pohyb přímočarý nebo pro přenos vysokých axiálních sil. Na rozdíl od standardních spojovacích závitů disponuje robustním profilem s plochým vrcholem a dnem, což zajišťuje vyšší odolnost proti opotřebení a vhodnost pro obrábění.Alternativní označení a identifikace:Objednací kód: 135535Typové označení: 842400Ekvivalentní zápis: S-ZTTr12x3/1M A2Materiálová specifikace: Nerez 1.4301, AISI 304, nerezová oceľ A2Zápis rozměru: Tr12x3, Tr 12x3, Tr 12 × 3Geometrie a konstrukceProfil závitu: Souměrný trapézový profil s úhlem 30° podle DIN 103.Směr závitu: Pravý (standardní provedení).Konstrukční provedení: Jednochodý závit s plochým vrcholem pro plynulý chod v matici.Toleranční pole: Odpovídá normě DIN 103 pro zajištění funkční vůle v posuvových mechanismech.ParametrHodnotaJmenovitý průměr (d)12 mmStoupání závitu (P)3 mmCelková délka (L)1000 mmNormaDIN 103 (ISO profil)MateriálNerezová ocel A2 (1.4301 / AISI 304)Pevnostní třídaA2-50 / A2-70 (dle šarže)Povrchová úpravaČistý nerez (bez úpravy)Typ závituJednochodý, pravýKonstrukční vlastnostiPoužitá nerezová ocel A2 (1.4301) zajišťuje vynikající odolnost proti korozi v běžném venkovním prostředí, ve vlhku a v některých oxidačních kyselinách. Robustní profil závitu Tr 12x3 je navržen pro vysoké mechanické zatížení v axiálním směru. Vzhledem k mechanickým vlastnostem a koeficientu tření nemusí být tento závit ve všech provozních podmínkách plně samosvorný, což je nutné zohlednit při konstrukci vertikálních pohonů.Oblast použití / Příklady aplikacíPosuvové mechanismy: Lineární vedení obráběcích strojů a přípravků.Zvedací zařízení: Šroubové hevery, lisy a stavěcí mechanismy.Upínací technika: Součást svěráků, truhlářských svěrek a speciálních přípravků.Potravinářský průmysl: Díky nerezovému provedení vhodné pro plnící linky a dopravníky v čistém prostředí.Montáž a údržbaPři montáži je nutné zajistit souosost s trapézovou maticí, aby nedocházelo k nadměrnému tření a lokálnímu opotřebení. I u nerezového provedení se doporučuje pravidelné mazání vhodným tuhým nebo plastickým mazivem (v závislosti na materiálu matice – např. bronz nebo plast), aby se minimalizovalo riziko zadírání a prodloužila životnost pohybové dvojice.
