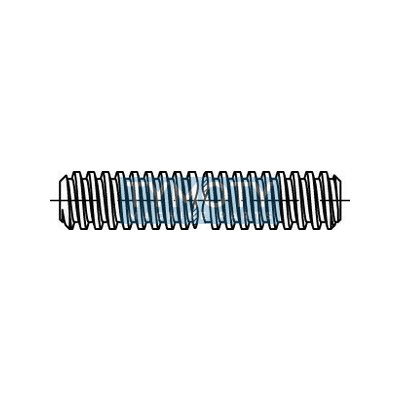

Závitová tyč trapézová DIN 103 Tr12x3x1000 C15Ocelová závitová tyč s trapézovým (lichoběžníkovým) závitem odpovídající normě DIN 103. Je vyrobena z konstrukční oceli C15 a je určena primárně pro transformaci rotačního pohybu na lineární nebo pro přenos vysokých axiálních sil v obou směrech. Profil závitu se vyznačuje symetrickým profilem s úhlem 30° a vysokou mechanickou odolností.Alternativní označení a identifikace:PID: 842003S-ZTTr12x3/1M C15ČSN 014050~DIN 975 (v kontextu tyčí se závitem)TR 12... Celý popis
Koupit za 125 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Závitová tyč trapézová DIN 103 Tr12x3x1000 C15Ocelová závitová tyč s trapézovým (lichoběžníkovým) závitem odpovídající normě DIN 103. Je vyrobena z konstrukční oceli C15 a je určena primárně pro transformaci rotačního pohybu na lineární nebo pro přenos vysokých axiálních sil v obou směrech. Profil závitu se vyznačuje symetrickým profilem s úhlem 30° a vysokou mechanickou odolností.Alternativní označení a identifikace:PID: 842003S-ZTTr12x3/1M C15ČSN 014050~DIN 975 (v kontextu tyčí se závitem)TR 12 x 3Allthreads; Thread rods; Anchor rodsSložení a konstrukční parametry:Materiálové provedení: Konstrukční ocel C15 (1.0401) vhodná pro mechanicky namáhané součásti.Profil závitu: Metrický trapézový závit se symetrickým profilem a vrcholovým úhlem 30°.Povrchová úprava: Bez úpravy (čistý povrch z výroby).Stoupání závitu: 3 mm, definující posuv na jednu otáčku.ParametrHodnotaNorma (DIN)DIN 103Ekvivalent ČSN014050Jmenovitý průměr (d)12 mmStoupání závitu (P)3 mmDélka tyče (L)1000 mmMateriálOcel C15Pevnostní třídaC15Povrchová úpravaBez úpravyÚhel profilu30°Typ závituJednochodý, pravýKonstrukční vlastnosti:Závitová tyč je navržena pro robustní aplikace, kde je vyžadována odolnost proti opotřebení při pohybu. Profil závitu s plochými vrcholy a dny je ideální pro přenos axiálního zatížení. Ocel C15 zajišťuje dostatečnou tuhost a pevnost při zachování dobrých parametrů pro případné další obrábění konců tyče.Oblast použití / Příklady aplikací:Pohybové šrouby vodicích mechanismů.Zvedací zařízení, hevery a lisy.Upínací přípravky a dílenské svěráky.Posuvové mechanismy v průmyslových linkách a stavěcí prvky.Montáž a údržba:Při instalaci je nutné dbát na přesné osové vyrovnání s maticí, aby se předešlo zadírání. Pro zajištění hladkého chodu a dlouhé životnosti v pohyblivých uloženích je nezbytná pravidelná lubrikace vhodným mazivem pro kluzné závity. Produkt není standardně samosvorný, což závisí na celkových třecích podmínkách a stoupání v konkrétní sestavě.
