Závitová tyč trapézová DIN 103 Tr12x3x1000 C45Závitová tyč s lichoběžníkovým (trapézovým) závitem podle normy DIN 103 je vyrobena z kvalitní konstrukční oceli C45. Tento typ závitové tyče je primárně určen pro transformaci rotačního pohybu na lineární a pro přenos značných axiálních sil. Profil závitu se vyznačuje úhlem 30° a souměrnou geometrií, což zajišťuje vysokou stabilitu a odolnost proti opotřebení při pohybovém namáhání.Alternativní označení a identifikacePID: 842096Normativní ekvivalent:... Celý popis
Koupit za 293 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis

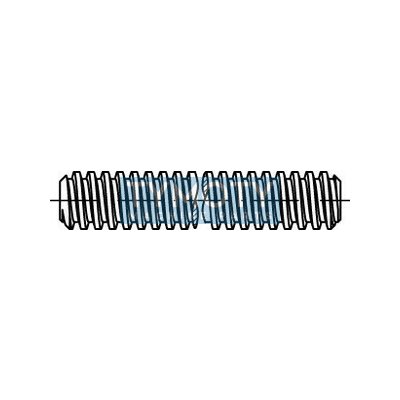

Závitová tyč trapézová DIN 103 Tr12x3x1000 C45Závitová tyč s lichoběžníkovým (trapézovým) závitem podle normy DIN 103 je vyrobena z kvalitní konstrukční oceli C45. Tento typ závitové tyče je primárně určen pro transformaci rotačního pohybu na lineární a pro přenos značných axiálních sil. Profil závitu se vyznačuje úhlem 30° a souměrnou geometrií, což zajišťuje vysokou stabilitu a odolnost proti opotřebení při pohybovém namáhání.Alternativní označení a identifikacePID: 842096Normativní ekvivalent: ČSN 014050Označení závitu: Tr 12x3, Tr12x3Materiálová varianta: Ocel 1.0503Geometrie a konstrukční prvkyProfil závitu: Metrický trapézový závit dle ISO 2901, 2902, 2903 a 2904 odpovídající DIN 103.Úhel profilu: 30° (souměrný profil).Konstrukční provedení: Ploché vrcholy a paty závitu pro snížení tření a zvýšení životnosti vodicí matice.Směr závitu: Pravý, jednochodý.Tolerance: Standardní toleranční pole dle DIN 103 pro šrouby (pohybové šrouby).ParametrHodnotaJmenovitý průměr (d)12 mmStoupání závitu (P)3 mmDélka tyče (L)1000 mmNormaDIN 103 / ČSN 014050MateriálOcel C45 (1.0503)Povrchová úpravaBez úpravy (černý povrch, konzervováno olejem)Typ závituTrapézový (Tr)Materiálové a technické specifikaceTyč je vyrobena z nelegované ušlechtilé oceli C45 (1.0503), která nabízí vyšší pevnost a tvrdost než standardní nízkouhlíkové oceli. To zajišťuje lepší odolnost závitových boků proti otlačení a opotřebení (pittingu). Materiál není určen k dodatečnému kalení v oblasti závitu bez předchozí konzultace, ale je dobře obrobitelný pro výrobu čepů a osazení.Oblast použití / Příklady aplikacíPosuvové mechanismy: Vodicí šrouby obráběcích strojů a mechanizovaných pojezdů.Zvedací zařízení: Šroubové zvedáky, lisy a zvedací plošiny.Upínací technika: Svěráky, truhlářské svěrky a speciální upínky.Stavební prvky: Stavěcí nohy a mechanismy pro vyrovnávání konstrukcí s vysokým zatížením.Montáž a údržbaPři instalaci je nutné zajistit souosost s maticí, aby nedocházelo k excentrickému namáhání a nadměrnému opotřebení. Trapézový závit vyžaduje pravidelné mazání (vhodným plastickým mazivem nebo olejem dle provozních podmínek), aby se minimalizovalo tření a zabránilo zadírání (zadření), zejména v kombinaci s ocelovými nebo bronzovými maticemi.
