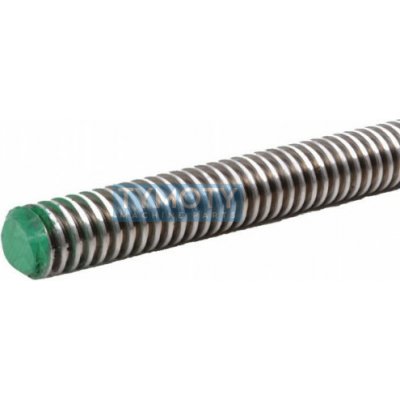

Závitová tyč trapézová DIN 103 Tr18x4x1000 A2 (nerez 1.4301)Pohybová závitová tyč s metrickým trapézovým závitem dle normy DIN 103 je vyrobena z nerezové oceli A2 (1.4301). Tento konstrukční prvek je navržen pro transformaci rotačního pohybu na pohyb přímočarý a pro přenos vysokých axiálních sil. Profil závitu se souměrným úhlem 30° zajišťuje vysokou stabilitu a odolnost proti opotřebení, což je klíčové pro přesné polohovací mechanismy v korozivním prostředí.Alternativní označení a identifikace:Objednací... Celý popis
Koupit za 780 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Závitová tyč trapézová DIN 103 Tr18x4x1000 A2 (nerez 1.4301)Pohybová závitová tyč s metrickým trapézovým závitem dle normy DIN 103 je vyrobena z nerezové oceli A2 (1.4301). Tento konstrukční prvek je navržen pro transformaci rotačního pohybu na pohyb přímočarý a pro přenos vysokých axiálních sil. Profil závitu se souměrným úhlem 30° zajišťuje vysokou stabilitu a odolnost proti opotřebení, což je klíčové pro přesné polohovací mechanismy v korozivním prostředí.Alternativní označení a identifikace:Objednací kód: 842402Typové označení: S-ZTTr18x4/1M A2Ekvivalenty: AISI 304, ČSN 1.4301, Tr 18x4Technické zápisy: Tr18x4x1000, TR 18x4 / 1000 mmGeometrie a konstrukční prvky:Profil závitu: Symetrický lichoběžníkový profil dle DIN 103 s vrcholovým úhlem 30°.Typ závitu: Metrický trapézový závit (Tr) určený pro silové a vodicí aplikace.Přesnost: Standardní tolerance pro pohybové šrouby zajišťující funkční vůli při spojení s maticí.Konstrukční výhoda: Robustní průřez závitu s plochými vrcholy a dny pro zvýšenou tuhost v tahu i tlaku.ParametrHodnotaJmenovitý průměr (d)18 mmStoupání závitu (P)4 mmDélka tyče (L)1000 mmNormaDIN 103MateriálNerezová ocel A2 (1.4301 / AISI 304)Pevnostní třídaA2Úhel profilu30°Povrchová úpravaBez úpravy (přírodní nerez)Technická specifikace a materiálové vlastnosti:Použitá nerezová ocel A2 (1.4301) zaručuje vynikající odolnost proti atmosférické korozi a oxidaci. Materiál je vhodný pro použití v potravinářském, farmaceutickém a chemickém průmyslu. Tyč vykazuje stabilní mechanické vlastnosti při zatížení a je nemagnetická (v žíhaném stavu). Konstrukce dle DIN 103 definuje jmenovité průměry a stoupání pro zajištění plné kompatibility s trapézovými maticemi stejné specifikace.Oblast použití a příklady aplikací:Trapézová tyč Tr18x4 je primárně určena pro pohybové systémy, kde je vyžadována spolehlivost a odolnost vůči okolnímu prostředí. Mezi typické aplikace patří:Vodicí šrouby u obráběcích a jednoúčelových strojů.Zvedací mechanismy a šroubové lisy.Stavěcí mechanismy v potravinářských provozech.Lineární vedení a posuvy v automatizaci.Svěráky a upínací přípravky v náročných provozech.
