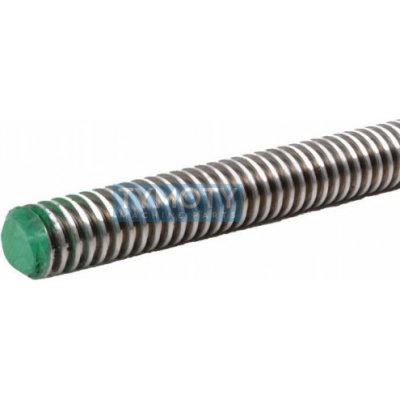

Závitová tyč trapézová DIN 103 Tr20x4x1000 A2 (nerez 1.4301)

Závitová tyč trapézová DIN 103 Tr20x4x1000 A2 (nerez 1.4301) Závitová tyč s metrickým trapézovým závitem podle normy DIN 103, vyrobená z nerezové austenitické oceli třídy A2 (1.4301 / AISI 304). Tento konstrukční prvek je navržen pro transformaci rotačního pohybu na lineární nebo pro přenos vysokých axiálních sil. Díky nerezovému provedení vykazuje vysokou odolnost vůči korozi v běžném venkovním prostředí a vlhkosti. Alternativní označení a identifikace: PID: 842403 Typové označení: S-ZTTr20x4/1M A2 Materiálové ekvivalenty: AISI 304, ČSN 17240, 1.4301 Zápis závitu: Tr 20x4, Tr20x4 Geometrie a konstrukční prvky Profil závitu: Souměrný trapézový profil s úhlem 30° zajišťující vysokou tuhost a odolnost proti opotřebení. Typ závitu: Jednochodý pravotočivý závit dle DIN 103. Povrch: Přírodní nerezový povrch bez dodatečné povrchové úpravy, vykazující nízké tření při použití s bronzovými maticemi. Materiál: Austenitická ocel 1.4301 s dobrou obrobitelností a excelentní korozivzdorností. Parametr Hodnota Norma DIN 103 Jmenovitý průměr závitu (d) 20 mm Stoupání závitu (P) 4 mm Celková délka (L) 1000 mm Materiál Nerezová ocel A2 (1.4301) Pevnostní třída A2 Úhel profilu 30° Tolerance 7e (střední) Funkční charakteristika Trapézový závit DIN 103 je optimalizován pro pohybové šrouby. Oproti klasickým spojovacím závitům disponuje robustním profilem s plochým vrcholem a dnem, což zvyšuje styčnou plochu a snižuje měrný tlak na závity matice. V provedení A2 je tyč vhodná pro aplikace v potravinářském, chemickém nebo farmaceutickém průmyslu, kde je vyžadována hygienická nezávadnost a odolnost vůči oxidaci. Oblast použití / Příklady aplikací Strojírenství: Posuvové mechanismy obráběcích strojů a vodicí šrouby. Zdvihací technika: Šroubové zvedáky, lisy a stavěcí mechanismy. Všeobecné využití: Svěráky, upínací zařízení a lineární pohony v korozivním prostředí. Energetika: Mechanismy pro polohování panelů nebo klapek vystavených povětrnostním vlivům. Montáž a údržba Při montáži je nutné zajistit souosost s maticí, aby nedocházelo k nerovnoměrnému opotřebení nebo zadírání (zejména u nerezových kombinací). Doporučuje se kombinovat nerezovou tyč s bronzovou nebo plastovou maticí pro minimalizaci koeficientu tření a eliminaci rizika studeného svaru. Pravidelné mazání vhodným plastickým mazivem s obsahem tuhých maziv výrazně prodlužuje životnost mechanismu.
