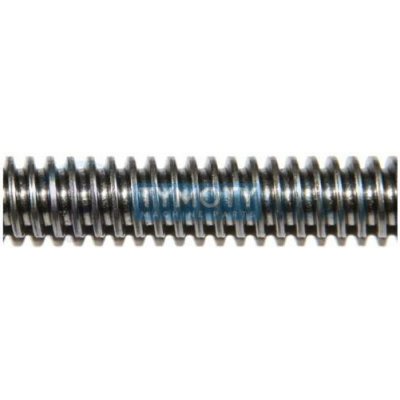

Závitová tyč trapézová DIN 103 Tr 48x8 levá, 1000 mm, C15Závitová tyč s levým trapézovým závitem podle normy DIN 103 je strojní součást určená pro transformaci rotačního pohybu na přímočarý nebo pro přenos vysokých axiálních sil v pohonových systémech. Tyč je vyrobena z nelegované konstrukční oceli C15 a disponuje symetrickým trapézovým profilem s úhlem 30 stupňů, který zajišťuje vysokou únosnost a mechanickou odolnost při vodicím i silovém použití.Alternativní označení a identifikaceKód produktu:... Celý popis
Koupit za 2 479 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Závitová tyč trapézová DIN 103 Tr 48x8 levá, 1000 mm, C15Závitová tyč s levým trapézovým závitem podle normy DIN 103 je strojní součást určená pro transformaci rotačního pohybu na přímočarý nebo pro přenos vysokých axiálních sil v pohonových systémech. Tyč je vyrobena z nelegované konstrukční oceli C15 a disponuje symetrickým trapézovým profilem s úhlem 30 stupňů, který zajišťuje vysokou únosnost a mechanickou odolnost při vodicím i silovém použití.Alternativní označení a identifikaceKód produktu: 842218, Tr 48x8 LH, DIN 103 Tr 48x8 levá, TR48x8-L, Trapézová tyč 48x8 levý závit.Geometrie a konstrukceProfil závitu: Metrický trapézový závit se symetrickým profilem dle DIN 103.Směr závitu: Levotočivý (LH) pro specifické kinematické požadavky.Materiálové provedení: Konstrukční ocel C15 (1.0401) s dobrou obrobitelností.Povrch: Bez povrchové úpravy, standardně dodáváno v mírně olejovaném stavu pro ochranu při přepravě.ParametrHodnotaJmenovitý průměr48 mmStoupání závitu8 mmDélka tyče1000 mmSměr závituLevý (LH)NormaDIN 103MateriálOcel C15Úhel profilu30 stupňůPovrchová úpravaBez úpravyHlavní výhody / Funkční charakteristikaTrapézový závit je navržen pro vysoké axiální zatížení. Ve srovnání s běžnými spojovacími závity vykazuje robustní profil tyče vyšší odolnost proti otěru a mechanickému namáhání. Levý směr závitu umožňuje využití v protiběžných mechanismech, obousměrných upínacích systémech a speciálních převodových skříních.Oblast použití / Příklady aplikacíStrojírenství: Vodicí šrouby pro posuvy obráběcích strojů a manipulátorů.Zdvihací technika: Součást šroubových zvedáků, lisů a stavebních mechanismů.Upínací prvky: Výroba speciálních svěráků, stahováků a montážních přípravků.Montáž a údržbaPro zajištění dlouhé životnosti je nutné dbát na souosost tyče a matice, aby nedocházelo k nerovnoměrnému opotřebení boků závitů. Vyžaduje se pravidelné mazání mazivy určenými pro vysoké tlaky k minimalizaci tření. Vzhledem k oceli bez povrchové úpravy je nutné produkt v provozu chránit před korozí.
