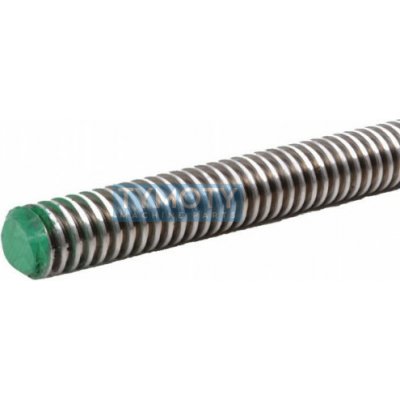

Závitová tyč trapézová s levým závitem DIN 103 Tr12x3x1000 A2 (nerez 1.4301)Pohybová trapézová tyč s metrickým závitem podle normy DIN 103 je určena pro transformaci rotačního pohybu na lineární. Tento konkrétní model disponuje levým závitem a je vyroben z austenitické nerezové oceli A2, což zajišťuje vynikající odolnost proti korozi v běžném venkovním prostředí i v potravinářských provozech. Profil závitu má vrcholový úhel 30° a je konstruován pro přenos vysokých axiálních sil při zachování stability... Celý popis
Koupit za 636 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Závitová tyč trapézová s levým závitem DIN 103 Tr12x3x1000 A2 (nerez 1.4301)Pohybová trapézová tyč s metrickým závitem podle normy DIN 103 je určena pro transformaci rotačního pohybu na lineární. Tento konkrétní model disponuje levým závitem a je vyroben z austenitické nerezové oceli A2, což zajišťuje vynikající odolnost proti korozi v běžném venkovním prostředí i v potravinářských provozech. Profil závitu má vrcholový úhel 30° a je konstruován pro přenos vysokých axiálních sil při zachování stability pohybu.Alternativní označení a identifikace:PID: 842450Typové označení: S-ZTTr12x3L/1M A2Materiálové ekvivalenty: AISI 304, ČSN 17240, nerez 1.4301Zápis rozměru: Tr 12x3 L, TR12x3 levý, 12x3 LGeometrie a konstrukceProfil závitu: Symetrický trapézový závit s úhlem 30° dle DIN 103.Směr otáčení: Levý závit (L), určený pro specifické mechanické sestavy vyžadující opačný smysl posuvu.Přesnost: Standardní tolerance pro pohybové šrouby a matice.Povrch: Bez dodatečné povrchové úpravy, přirozený pasivovaný povrch nerezové oceli.ParametrHodnotaJmenovitý průměr12 mmStoupání závitu3 mmDélka tyče1000 mmSměr závituLevý (L)NormaDIN 103MateriálNerezová ocel A2 (1.4301)Pevnostní třídaA2-50 / A2-70 (dle šarže)Úhel profilu30°Vlastnosti materiálu a odolnostMateriál nerez A2 (AISI 304) je vysoce odolný vůči atmosférické korozi a oxidaci. Není náchylný ke koroznímu praskání, pokud není vystaven vysokým koncentracím chloridů nebo kyselin. Je nemagnetický v žíhaném stavu, avšak po mechanickém tváření (např. válcování závitu) může vykazovat mírné magnetické vlastnosti.Oblast použití / Příklady aplikacíPotravinářský průmysl a výroba nápojů (díky nerezovému materiálu).Chemické a farmaceutické provozy se střední agresivitou prostředí.Zdvihací mechanismy, lisy a stavěcí prvky v nerezových konstrukcích.Vodicí šrouby v lineárních vedeních pracujících ve vlhkém prostředí.Montáž a údržbaPři montáži nerezových trapézových tyčí je nutné dbát na správnou volbu materiálu matice (vhodné jsou bronzové matice nebo nerezové matice s vysokým obsahem legujících prvků zabraňujících zadírání). Doporučuje se pravidelné mazání vhodným tuhým nebo plastickým mazivem pro snížení tření a prodloužení životnosti závitového profilu.
