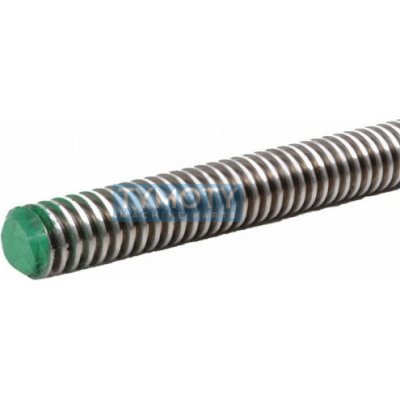

Závitová tyč trapézová DIN 103 Tr 20x4 LH, nerez A2 (1.4301) Trapézová závitová tyč s levým závitem (LH) odpovídající normě DIN 103 představuje strojní součást určenou pro transformaci rotačního pohybu na pohyb lineární nebo pro přenos vysokých axiálních sil. Tato tyč je vyrobena z nerezové austenitické oceli A2 (1.4301), která zajišťuje vynikající odolnost vůči korozi v běžném venkovním i průmyslovém prostředí. Profil závitu je souměrný s vrcholovým úhlem 30°, což zajišťuje vysokou stabilitu a... Celý popis
Koupit za 989 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
Závitová tyč trapézová DIN 103 Tr 20x4 LH, nerez A2 (1.4301) Trapézová závitová tyč s levým závitem (LH) odpovídající normě DIN 103 představuje strojní součást určenou pro transformaci rotačního pohybu na pohyb lineární nebo pro přenos vysokých axiálních sil. Tato tyč je vyrobena z nerezové austenitické oceli A2 (1.4301), která zajišťuje vynikající odolnost vůči korozi v běžném venkovním i průmyslovém prostředí. Profil závitu je souměrný s vrcholovým úhlem 30°, což zajišťuje vysokou stabilitu a nosnost závitu při mechanickém namáhání. Alternativní označení a identifikace Objednací kód (PID): 842451 Typové označení: Tr 20x4 L 1000 A2 Ekvivalenty: Tr20x4 LH, Trapézová tyč 20x4 levá, AISI 304 trapéz Materiálové normy: ČSN 014050, ISO 2901, ISO 2902, ISO 2903, ISO 2904 Konstrukční a materiálové vlastnosti Geometrie závitu: Metrický trapézový závit dle DIN 103 se souměrným profilem a plochým vrcholem i dnem pro snížení tření a opotřebení. Směr chodu: Levotočivý závit (LH - Left Hand), vyžaduje použití kompatibilních levotočivých matic. Materiálová specifikace: Nerezová ocel 1.4301 (A2-70) s dobrou obrobitelností a vysokou korozivzdorností (vyjma prostředí s vysokou koncentrací chloridů a kyselin). Mechanické parametry: Robustní profil vhodný pro vysoké axiální zatížení, určený primárně pro pohybové šrouby, nikoliv pro statické spojování. ParametrHodnota Jmenovitý průměr (d)20 mm Stoupání závitu (P)4 mm Celková délka (L)1000 mm Směr závituLevý (LH) MateriálNerezová ocel A2 (1.4301 / AISI 304) Norma profiluDIN 103 Úhel profilu30° Tolerance7e (střední přesnost) Způsob výrobyVálcování (zajišťuje vyšší pevnost povrchu závitu) Oblast použití a příklady aplikací Trapézové tyče v nerezovém provedení jsou ideální pro aplikace v potravinářském, farmaceutickém a chemickém průmyslu, kde je kladen důraz na hygienu a odolnost vůči vlhkosti. Typické použití zahrnuje: Posuvové mechanismy obráběcích strojů a automatizačních linek. Zvedací zařízení, lisy a vodicí šrouby v korozivním prostředí. Stavěcí mechanismy v námořní technice a čistírnách odpadních vod. Svěráky a upínací přípravky vyžadující vysokou sílu sevření. Pokyny k aplikaci a údržbě Při montáži je nezbytné zajistit souosost s maticí, aby nedocházelo k nerovnoměrnému opotřebení profilu. I přes antikorozní vlastnosti nerezové oceli doporučujeme pravidelné mazání vhodným mazivem (např. na bázi PTFE nebo potravinářskými tuky s certifikací NSF), aby se minimalizovalo tření, zabránilo zadírání (galling) a prodloužila životnost pohybové dvojice šroub-matice.
