Závlačka DIN 94-10x80 nerez A2

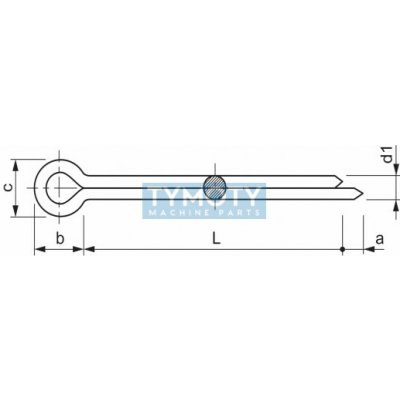

Závlačka DIN 94-10x80 nerez A2Závlačka DIN 94 o jmenovitém rozměru 10x80 mm představuje standardizovaný zajišťovací prvek vyrobený z půlkruhově ohnutého drátu z nerezové oceli A2. Tento dvouramenný prvek s integrovaným okem slouží k mechanickému zabezpečení spojů proti uvolnění, zejména u součástí s příčným otvorem, jako jsou čepy, hřídele nebo korunové matice. Konstrukce s nestejně dlouhými rameny umožňuje snadnou manipulaci a následné rozevření konců pro vytvoření pevného spoje.Alternativní označení a identifikace:DIN: 94ISO: 1234ČSN: 02 1781 / 21781PID: 898716Typové kódy: S-Z10/080 A2, ISO 1234 A2 10x80Materiálové číslo: 1.4300 / 1.4301 (A2)Geometrie a konstrukceTvar těla: Půlkruhový profil drátu zajišťující optimální přilnavost k vnitřní stěně otvoru.Zajišťovací oko: Kruhové oko o šířce C, které slouží jako doraz při zasouvání do otvoru.Diferenciace ramen: Jedno rameno je konstrukčně uzpůsobeno pro snazší náběh a následnou deformaci (rozehnutí).Materiálová báze: Austenitická nerezová ocel A2, poskytující vynikající odolnost vůči korozi v běžném venkovním prostředí.ParametrHodnotaJmenovitý průměr10 mmSkutečný průměr d19,5 mmCelková délka L80 mmŠířka oka C19 mmDélka konce b20 mmŠířka náběhu a6,3 mmMateriálNerezová ocel A2 (AISI 304)Povrchová úpravaBez úpravy (přírodní nerez)Konstrukční vlastnosti:Závlačka je navržena tak, aby její skutečný průměr (9,5 mm) odpovídal jmenovitému otvoru pro závlačku o průměru 10 mm s dostatečnou tolerancí pro snadnou instalaci. Použití nerezové oceli A2 zaručuje dlouhou životnost spoje i v aplikacích vystavených vlhkosti nebo mírným agresivním látkám. Po zasunutí do otvoru se ramena mechanicky rozehnou o úhel minimálně 90°, čímž se zabrání samovolnému vysunutí prvku.Oblast použití / Příklady aplikací:Zajištění korunových matic na hřídelích s drážkou.Zabezpečení čepů s příčným otvorem proti axiálnímu pohybu.Automobilový průmysl a strojírenství (zajištění táhel a pák).Lodní a jachtařské vybavení díky korozní odolnosti nerezové oceli A2.Zemědělská technika a montážní systémy ve venkovním prostředí.Montáž a údržba:Při montáži se závlačka zasune do předvrtaného otvoru tak, aby oko přilehlo k povrchu součásti. Delší rameno se následně vyhne směrem od osy čepu. Je důležité dbát na to, aby se závlačka nepoužívala opakovaně, pokud došlo k výrazné plastické deformaci ramen, která by mohla vést k únavovému lomu materiálu při opětovném ohýbání.
