Závlačka DIN 94-2x16 nerez A4

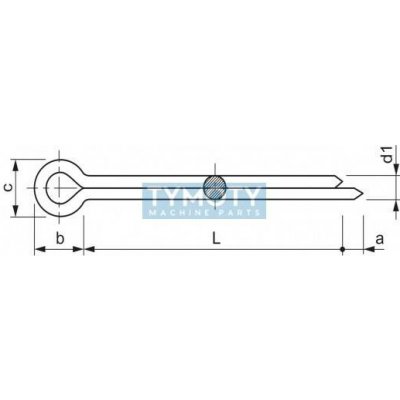

Závlačka DIN 94-2x16 nerez A4Závlačka odpovídající normám DIN 94 a ISO 1234 je mechanický zajišťovací prvek vyrobený z půlkruhově ohnutého drátu z nerezové oceli třídy A4. Tento dvouramenný spojovací materiál slouží k bezpečnému zajištění čepů, hřídelí a korunových či drážkovaných matic proti axiálnímu posuvu nebo samovolnému uvolnění. Díky použitému materiálu A4 je prvek určen pro aplikace v extrémně korozivním prostředí, včetně chemického a námořního průmyslu.Alternativní označení a identifikace:PID: 898732ISO: 1234ČSN: 21781 / ČSN ISO 1234Typový kód: S-Z02,0/016 A4Ekvivalenty: Nerezová závlačka A4 2x16, Split pin DIN 94 2x16 A4Geometrie a konstrukceTvar těla: Dvouramenné provedení z drátu s půlkruhovým profilem.Zakončení: Kruhové oko na jedné straně, na druhé straně dvě nestejně dlouhá ramena pro snadnější montáž a následné rozehnutí.Zajišťovací princip: Mechanická deformace ramen po zasunutí do otvoru čepu nebo hřídele.Materiálová báze: Kyselinovzdorná nerezová ocel A4 (AISI 316) bez další povrchové úpravy.ParametrHodnotaJmenovitý průměr (d)2 mmSkutečný průměr drátu (d1)1,8 mmCelková délka (L)16 mmŠířka oka (C)3,6 mmŠířka ramen (b)4 mmŠířka náběhu (a)2,5 mmMateriálNerezová ocel A4Norma DIN94Norma ISO1234Norma ČSN21781Povrchová úpravaBez úpravy (leštěno)Funkční charakteristikaKorozní odolnost: Maximální odolnost vůči vlhkosti, mořské vodě a agresivním chemickým látkám.Spolehlivost spoje: Trvalá mechanická pojistka, která nevyžaduje utahovací moment.Jednoduchá montáž: Konstrukce s přesazenými rameny umožňuje rychlé rozevření konců závlačky standardním nářadím.Oblast použití / Příklady aplikacíZajištění čepů a hřídelí s příčným otvorem ve strojírenství.Aretace korunových matic v automobilovém a lodním průmyslu.Konstrukční spoje v chemických provozech a čističkách odpadních vod.Stavební prvky vystavené povětrnostním vlivům a agresivnímu ovzduší.
