Závlačka pružná DIN 11024 - 5,0x86 nerez A2

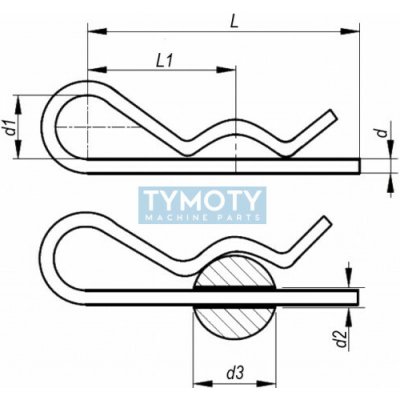

Závlačka pružná DIN 11024 - 5,0x86 nerez A2 Pružná závlačka (označovaná také jako R-závlačka) odpovídající normě DIN 11024 je vyrobena z vysoce kvalitní nerezové oceli A2. Tento konstrukční prvek je navržen pro rychlé, bezpečné a rozebíratelné axiální zajištění čepů, hřídelí, os a matic. Díky své pružnosti a tvaru ramene umožňuje opakovanou montáž a demontáž bez použití nářadí a bez rizika materiálové únavy, ke které dochází u standardních ohýbacích závlaček. Alternativní označení a identifikace: Norma: DIN 11024 (nahrazuje starší dílenské standardy) Typové označení: Form E (jednoduché provedení) Identifikační kód: 863785 Ekvivalenty: Pružinová pojistka 5 mm, nerezová závlačka R-tvaru 5x86 Geometrie a konstrukce: Materiál: Austenitická nerezová ocel A2 (AISI 304), zajišťující odolnost proti korozi ve venkovním prostředí a vlhku. Konstrukční typ: Jednoduché vinuté očko s jedním rovným ramenem (pro zasunutí do otvoru) a jedním tvarovaným ramenem (pro přítlak na obvod čepu). Pružnost: Drát s vysokou tvarovou pamětí umožňující pevné zaklesnutí na jištěném dílu. Povrch: Přírodní nerezový povrch bez další úpravy, odolný vůči atmosférickým vlivům. ParametrHodnota Jmenovitý průměr drátu (d1)5,0 mm Celková délka (l1)86 mm Doporučený průměr čepu/hřídele30 – 45 mm Průměr očka (d3)cca 26 mm Materiálová skupinaNerezová ocel A2 Typ závlačkyPružinová jednoduchá (Form E) Hlavní výhody / Funkční charakteristika: Korozivzdornost: Použití oceli A2 umožňuje aplikaci v náročných podmínkách a agresivnějším prostředí. Rychlá manipulace: Snadné ruční nasunutí a vyjmutí zkracuje časy při údržbě zařízení. Bezpečné jištění: Tvarované rameno vytváří konstantní tlak na tělo čepu, což eliminuje nechtěné vypadnutí závlačky vibracemi. Oblast použití / Příklady aplikací: Zemědělská technika: Zajištění čepů u závěsných zařízení a přípojných strojů. Strojírenství: Fixace polohy součástí u mechanismů s častou rozborkou. Stavebnictví: Zajišťování lešenářských trubek a dočasných ocelových konstrukcí. Lodní průmysl: Díky nerezovému provedení vhodné pro upevňovací prvky na palubách.
