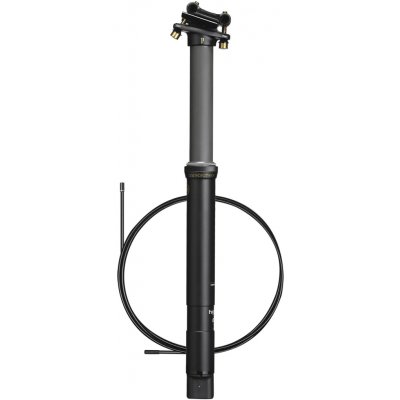

Crankbrothers Highline 11, 31,6 mm – karbonová teleskopická sedlovka

Highline 11 je vrcholná teleskopická sedlovka Crankbrothers s karbonovou vnitřní nohou a titanovými šrouby hlavy. Oproti hliníkové Highline 7 je podle výrobce lehčí až o zhruba 100 g, přitom zachovává osvědčené vnitřní díly celé řady Highline. Tato verze má průměr 31,6 mm.

Uvnitř pracuje uzavřená hydraulická patrona s plovoucím pístem (IFP), těsnění Trelleborg a kluzná pouzdra Igus LL. Lanko a bowden Jagwire se připojují rychlospojkou na spodku sedlovky, takže montáž i demontáž jsou rychlé. Ovládací páčka není součástí balení.


Karbon a titan

Karbonová vnitřní noha a titanové šrouby hlavy snižují hmotnost na minimum. Sedlovka je kompatibilní i se sedly s karbonovými ližinami.


Uzavřená hydraulická patrona

Samostatná patrona IFP zajišťuje plynulý a stálý chod. Těsnění Trelleborg a pouzdra Igus LL drží nečistoty venku.


Rychlá montáž

Dvoušroubová hlava Quick-Connect usnadňuje nastavení sedla a rychlospojka lanka montáž do rámu.

Co je uvnitř

Highline 11 sdílí vnitřek s oblíbenou Highline 7: uzavřenou hydraulickou patronu, prémiová těsnění Trelleborg, kluzná pouzdra a vodicí klíny Igus LL a lanko s bowdenem Jagwire. Díky přepracovanému uchycení lanka je sedlovka kratší, takže se i delší zdvih vejde do menších rámů.

Rozměry a hmotnost

Zdvih
Nejnižší výška sedla nad rámem
Nejvyšší výška sedla nad rámem
Celková délka
Max. zasunutí do rámu
Hmotnost 30,9 / 31,6

125
175
290
417
240
443 / 461

150
202
340
467
265
477 / 497

170
222
380
507
285
501 / 524

Rozměry v mm, hmotnost v g (podle výrobce). Nejnižší výška = sedlovka zasunutá až po límec a plně vysunutá; nejvyšší výška = při minimálním zasunutí 100 mm. Výška se měří od horní hrany objímky rámu ke středu sedlových ližin.

Jak vybrat správný zdvih a délku sedlovky

1. Průměr. Průměr sedlovky musí přesně odpovídat rámu – najdete ho vyražený na původní sedlovce nebo v technických údajích kola (27,2 / 30,9 / 31,6 / 34,9 mm).

2. Výška posedu. Nastavte sedlo do výšky, ve které šlapete, a změřte vzdálenost od horní hrany objímky rámu ke středu sedlových ližin.

3. Hloubka zasunutí. Zjistěte, jak hluboko se sedlovka vejde do rámu: zasuňte dlouhou klasickou sedlovku až na doraz, u objímky ji označte a změřte zasunutou část. Omezit ji může ohyb sedlové trubky, svár nebo čep zadní stavby.

4. Porovnejte s tabulkou. Sedlovka se vám vejde, pokud je její nejnižší výška sedla nad rámem menší nebo rovna vaší výšce posedu a zároveň celková délka minus výška posedu nepřesáhne hloubku zasunutí. Vyberte nejdelší zdvih, který obě podmínky splní, a nechte si pár milimetrů rezervu – třeba pro jiné sedlo.

Příklad: Highline 7 se zdvihem 170 mm má nejnižší výšku 217 mm a celkovou délku 504 mm. Při výšce posedu 230 mm potřebujete, aby se do rámu vešlo alespoň 504 − 230 = 274 mm sedlovky.

Montáž teleskopické sedlovky Crankbrothers

Montáž a nastavení

Sedlovky Highline jsou určené pro rámy s vnitřním vedením lanka. Ovládací páčka není součástí balení – najdete ji v kategorii teleskopické sedlovky a páčky. Bowden veďte od páčky rámem do sedlové trubky v plynulém oblouku bez ostrých ohybů a délku zkontrolujte při plně vytočených řídítkách.

Lanko zacvakněte do rychlospojky na spodku sedlovky, sedlovku zasuňte do rámu a zároveň vytahujte vůli lanka u páčky. Na páčce nejdřív úplně zašroubujte stavěcí šroub, lanko napněte a zajistěte šroubkem (imbus 2 mm, 1 Nm). Nakonec stavěcím šroubem dolaďte napětí tak, aby páčka neměla vůli a sedlovka se sama nespouštěla.

Nikdy nevytahujte sedlovku nad rysku minimálního zasunutí (100 mm) a neupínejte ji do čelistí montážního stojanu.

Péče a servis

Po každé jízdě otřete sedlovku čistým hadříkem, jen s vodou nebo jemným mýdlem, nikdy rozpouštědlem. Zkontrolujte, že je límec sedlovky dotažený rukou a hlava nemá vůli.

Podle výrobce promažte kluzné části tukem na odpružení (nikdy olejem) po každých 150–175 hodinách jízdy, u karbonové Highline 11 po 100–150 hodinách. Zhruba po 450 hodinách je vhodný celkový servis.
