EATON IKA-3/54-ST

Stav zboží: Nové. Nový, nepoužitý výrobek v původním balení. Záruka 24 měsíců. Jak posuzujeme stav zboží.

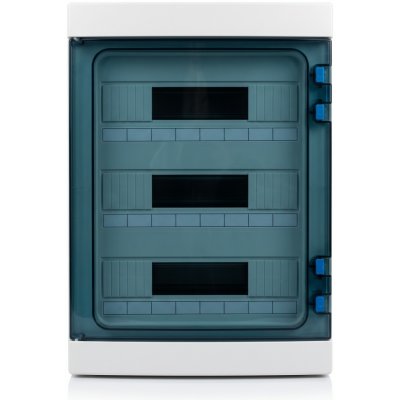

Eaton IKA-3/54-ST – rozvodnice na omítku IP65, 3 řady po 18 modulech, průhledné dveře
Eaton IKA-3/54-ST (objednací číslo 174202, EAN 4015081706648) je plastová instalační rozvodnice řady xComfort IKA professional pro montáž na omítku. Má 3 řady po 18 modulech, průhledné jednokřídlé dveře a krytí IP65 s odolností proti nárazu IK08. Skříň z ABS ve světle šedé barvě RAL 7035 odpovídá třídě ochrany II (s úplnou izolací); rozměry jsou 145 × 586 × 418 mm (hloubka × výška × šířka).
Klíčové vlastnosti

Kapacita: 3 řady po 18 modulech na lištách DIN, kryt rezervy na 6 modulů.
Ochrana: krytí IP65, odolnost proti nárazu IK08, třída ochrany II.
Svorkovnice: N i PE se šroubovými svorkami, každá 16 × 2,5–6 mm² + 16 × 4–10 mm² + 1 × 10–25 mm² + 1 × 16–35 mm².
Výbava: plombovací krytky, plombovatelné šrouby krytu a označení obvodů.
Kabelové vstupy: metrické vstupy nahoře, dole, na boku i v zadní stěně.

Kam se přístroj hodí
Eaton uvádí rozvodnici IKA pro vnitřní prostředí. Krytí IP65 znamená ochranu proti prachu a tryskající vodě, takže se rozvodnice uplatní v dílnách, garážích, sklepech nebo technických místnostech. Průhledné dveře dovolují vidět polohu ovládacích páček jističů bez otevření skříně. Jmenovité napětí je 415 V AC a provozní teplota okolí -25 až 40 °C.
Technické parametry a montáž
Skříň se montuje na stěnu, přístroje se osazují na lišty DIN v lištovém rámu. Vestavná hloubka pro přístroje je 70 mm, vnitřní hloubka 60 mm. Pro tepelný návrh udává Eaton podle IEC 60890 ztrátový výkon 45 W při oteplení 20 K a 91 W při oteplení 35 K (okolí 35 °C, samostatná skříň na stěně). Rozvodnici lze rozšířit a zaplombovat.
Kompletní specifikace

ParametrHodnota
VýrobceEaton
ŘadaxComfort IKA professional
TypIKA-3/54-ST
Objednací číslo174202
EAN4015081706648
Druhinstalační rozvodnice, základní provedení
Počet řad3
Moduly v řadě18
KrytíIP65, odolnost proti nárazu IK08
Třída ochranyII (s úplnou izolací)
Materiál skříněABS (plast)
Barva skříněsvětle šedá, RAL 7035
Dveřeprůhledné, jednokřídlé
Montážna omítku (povrchová), přístroje na lištu DIN
Nosný rám přístrojůlištový rám
Kabelové vstupymetrické, nahoře, dole, na boku a v zadní stěně
Svorkovnice N a PE (každá)16 × 2,5–6 mm² + 16 × 4–10 mm² + 1 × 10–25 mm² + 1 × 16–35 mm²
Svorkyšroubové
Výbavališty pro přístroje, kryt rezervy na 6 modulů, plombovací krytky, plombovatelné šrouby krytu, označení obvodů, svorkovnice N a PE
Funkcerozšiřitelná, plombovatelná
Jmenovité napětí415 V AC
Kmitočet50 Hz
Prostředívnitřní
Provozní teplota okolí-25 až 40 °C
Rozměry (hloubka × výška × šířka)145 × 586 × 418 mm
Vestavná hloubka70 mm
Vnitřní hloubka60 mm
Ztrátový výkon podle IEC 60890 (okolí 35 °C, samostatná skříň na stěně)45 W při oteplení 20 K, 91 W při oteplení 35 K
CertifikaceEN 62208, IEC/EN 60670-24
ShodaRoHS

Časté dotazy
Kolik modulů se do rozvodnice vejde?Rozvodnice má 3 řady po 18 modulech.
Je rozvodnice určena ven?Eaton ji uvádí pro vnitřní prostředí; krytí je IP65.
Jaké svorkovnice jsou součástí?Svorkovnice N a PE se šroubovými svorkami, každá 16 × 2,5–6 mm² + 16 × 4–10 mm² + 1 × 10–25 mm² + 1 × 16–35 mm².

Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
