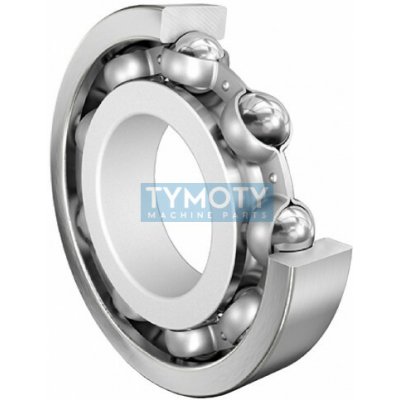

FAG 6317-J20C-C3 kuličkové ložisko

FAG 6317-J20C-C3 kuličkové ložisko s proudovou izolací Jednořadé radiální kuličkové ložisko FAG 6317-J20C-C3 od předního světového výrobce Schaeffler je konstruováno pro náročné průmyslové aplikace, kde hrozí poškození ložiska průchodem elektrického proudu. Ložisko je vybaveno keramickým povlakem J20C na vnějším povrchu vnitřního kroužku, který poskytuje elektrickou izolaci a zabraňuje vzniku elektrické eroze. Disponuje zvětšenou radiální vůlí C3 a je rozměrově stabilizováno pro provoz při teplotách až do +150 °C (označení S0). Alternativní označení a identifikace: Typové označení: 6317-J20C-C3 PID: 6317 -J20C-C3 EAN: 4012802211313 Číslo výrobce (Manufacturer PID): 054082455-0030 Klíčová slova: 10113799, 6317J20CC3, FAG6317, 6317FAG, SCHAEFFLER6317, 6317SCHAEFFLER, Deep groove ball bearing 6317-J20C Složení a vlastnosti Proudová izolace J20C: Keramická vrstva na vnitřním kroužku chránící ložisko před průchodem elektrického proudu (odolnost do 3000 V DC). Vnitřní vůle C3: Zvětšená radiální vůle pro kompenzaci teplotní roztažnosti a vysoké provozní otáčky. Tepelná stabilizace S0: Kroužky jsou stabilizovány pro provozní teploty až do +150 °C. Klec: Robustní lisovaná ocelová klec (označení J/JN) zajišťující optimální vedení kuliček. Konstrukce: Otevřené provedení bez těsnění pro mazání olejem nebo plastickým mazivem v uzavřené skříni. ParametrHodnota Vnitřní průměr (d)85 mm Vnější průměr (D)180 mm Šířka (B)41 mm Dynamická únosnost (Cr)141 000 N Statická únosnost (C0r)97 000 N Mezní únavové zatížení (Cur)6 000 N Mezní otáčky (nG)5 000 1/min Referenční otáčky (n?r)5 300 1/min Teplotní rozsah-30 °C až +150 °C Radiální vůleC3 (zvětšená) Izolační schopnostDo 3000 V (povrch vnitřního kroužku) MateriálLožisková ocel / Keramika (povlak) Hmotnost4,232 kg Třída přesnostiP0 / PN (Standard) Výpočtový koeficient (f0)13,3 Funkční charakteristika Hlavní funkční předností tohoto ložiska je kombinace vysoké únosnosti standardní řady 63 a pokročilé ochrany proti elektrické erozi. Díky keramickému povlaku J20C je eliminováno riziko vzniku mikrokráterů a degradace maziva způsobené elektrickými výboji, což výrazně prodlužuje servisní intervaly a životnost stroje. Tepelná stabilizace S0 a vůle C3 umožňují spolehlivý chod i v tepelně exponovaných aplikacích. Oblast použití Ložisko FAG 6317-J20C-C3 je určeno zejména pro aplikace s rizikem průchodu bludných proudů: Výkonné elektromotory pro průmysl a trakci. Generátory větrných elektráren a energetických soustrojí. Frekvenčně řízené pohony. Železniční hnací vozidla. Montáž a údržba Při montáži je nutné dbát na to, aby nedošlo k poškození izolační keramické vrstvy na vnitřním kroužku. Doporučuje se montáž za tepla (indukční ohřev) nebo pomocí montážních přípravků, které nepůsobí na keramický povrch nadměrnými rázy. Ložisko je dodáváno v otevřeném provedení bez předplněného maziva; před uvedením do provozu je vyžadováno odpovídající mazání dle specifikace zařízení.
