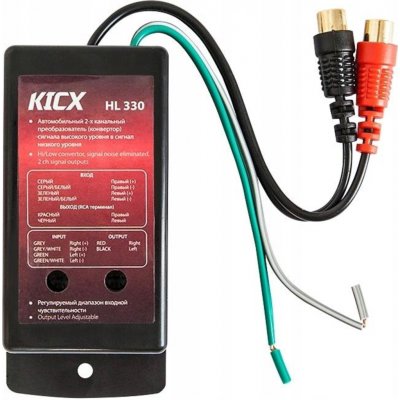

Hi-Low převodník signálu Kicx HL 330

✳️ ✳️ ✳️ KICX HL 330 - Hi-Lo převodník signálu

✴️ ✴️ ✴️ Převodník signálu z reproduktorového výstupu na RCA (odporový tlumič signálu) - vstup 2x30W / výstup 2xRCA.

⭐️ ⭐️ ⭐️ 2-kanálový převodník, který snižuje úroveň signálu z reproduktorových výstupů autorádia na úroveň RCA vstupů pro externí zesilovač. Funguje na bázi odporových děličů. Umožňuje připojení autorádia, které nemá RCA (CINCH) výstupy, k externímu zesilovači. Převodník nemá regulaci úrovně výstupního signálu. Konstrukce založená na jednoduchém odporovém děliči zajišťuje, že převodník neovlivňuje frekvenční rozsah audio signálu. Hliníkové pouzdro navíc stíní obvod děliče před vnějším rušením.

⚙️ CHARAKTERISTIKA ⚙️

- Plynulá regulace výstupního signálu, odděleně pro levý a pravý kanál: 0,2-6V
- Určeno pro autorádia s maximálním výstupním výkonem do 2x30W
- Celkové harmonické zkreslení: < 0,01%
- Frekvenční rozsah: 20-20000Hz
- 2 RCA výstupy (levý a pravý kanál)
- Rozměry: 99x45x30mm
- Redukce šumu

➡️ POPIS VÝSTUPŮ SIGNÁLU podle označení na pouzdře převodníku:

- sekce „OUTPUT“
- výstupy signálu s úrovní RCA pro levý (L) a pravý (R) kanál, které se připojují ke vstupům RCA zesilovače

➡️ POPIS VSTUPŮ SIGNÁLU podle označení vytištěného na vodičích převodníku (ne na pouzdře):

- sekce „L INPUT R” (vstupy signálu s úrovní reproduktorového výstupu)
- zelený vodič (LF+) – připojte k reproduktorovému výstupu z rádia pro levý kanál s kladnou polaritou (+)
- zeleno-bílý vodič (LF-) – připojte k reproduktorovému výstupu z rádia pro levý kanál se zápornou polaritou (-)
- šedý vodič (RF+) – připojte k reproduktorovému výstupu z rádia pro pravý kanál s kladnou polaritou (+)
- šedo-černý vodič (RF-) – připojte k reproduktorovému výstupu z rádia pro pravý kanál se zápornou polaritou (-)

⚠️ ⚠️ ⚠️ Převodník může být namontován v blízkosti autorádia, reproduktorů nebo přímo u zesilovače, pokud se v těchto místech nevyskytují jiná zařízení nebo instalace, které jsou zdrojem silného elektrického rušení.
