INA RSHEY 25 N ložisková jednotka

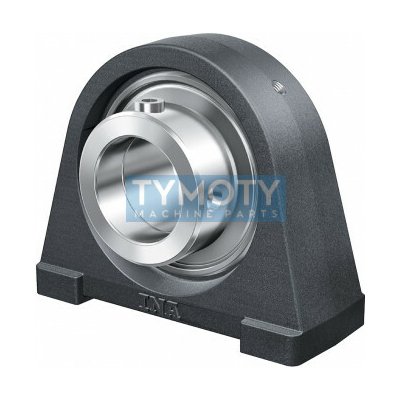

INA RSHEY 25 N (RSHEY25-XL-N) ložisková jednotka INA RSHEY 25 N je kompletní stojatá ložisková jednotka sestávající z tělesa ze šedé litiny a radiálního vložkového kuličkového ložiska. Tato jednotka v provedení X-life (XL) nabízí zvýšenou únosnost a prodlouženou životnost. Ložisko je v tělese zajištěno pomocí dvou stavěcích šroubů (červíků) ve vnitřním kroužku a je vybaveno vysoce účinným dvojitým těsněním typu R, které chrání vnitřní prostor před nečistotami a vlhkostí. Alternativní označení a identifikace: RSHEY25-XL-N INA, RSHEY25-N INA, RSHEY25-N-E55EB, RSHEY 25-XL-N, L.RSHEY 25 N, PID: 000863564-0000, EAN: 4012802797152, ECLASS: 23-05-16-01. Ekvivalenty a náhrady: SNP25A RHP, UCPAE205N SNR, UCPW205 FK, UCPW205 EBS, UCPW205 BDF, SYF25TF, YAR205-2F + SYF505. Konstrukční prvky a geometrie: Těleso: Stojaté těleso SHE05 vyrobené z šedé litiny (GG) s drážkou N pro montáž koncových krytek. Ložisková vložka: GYE25-XL-KRR-B s kulovým vnějším kroužkem pro kompenzaci nesouososti. Upevnění hřídele: Pomocí dvou stavěcích šroubů integrovaných ve vnitřním kroužku ložiska. Těsnící systém: Dvojité R-těsnění na obou stranách ložiska pro maximální ochranu v náročných podmínkách. Povrchová úprava: Těleso v tmavě šedé barvě s antikorozní ochranou. ParametrHodnota Vnitřní průměr (d)25 mm Celková délka (L)70 mm Celková výška (H2)70 mm Výška osy hřídele (H)36,5 mm Vzdálenost upevňovacích otvorů (J)50,8 mm Upevňovací závit (K)M10 Šířka základny (A)36 mm Šířka hlavy (A1)21 mm Závit pro mazání (Q)M6 Vzdálenost dráhy od límce (S1)19,8 mm Teplotní rozsah-20 °C až +120 °C Hmotnost0,54 kg Materiál tělesaŠedá litina (GG) Konstrukční řadaX-life (vyšší únosnost) Hlavní výhody a funkční charakteristika: Jednotka RSHEY 25 N vyniká díky optimalizované geometrii oběžných drah ložiska (standard X-life), což vede k nižšímu tření a nižšímu provoznímu zahřívání. Litinové těleso s podřezanou drážkou umožňuje snadnou instalaci ochranných krytek KASK05, čímž se dále zvyšuje bezpečnost a odolnost v prašném prostředí. Integrovaný domazávací systém přes závit M6 zajišťuje snadnou údržbu bez nutnosti demontáže. Montáž a údržba: Instalace se provádí upevněním tělesa k podkladu pomocí šroubů M10. Hřídel je nutné zajistit utažením stavěcích šroubů ve vnitřním kroužku ložiska. Jednotka je dodávána s naplněným standardním plastickým mazivem. Při domazávání je nutné dbát na kompatibilitu použitého maziva a dodržovat intervaly podle provozního zatížení a teploty.
