INA RSL 183014 ložisko

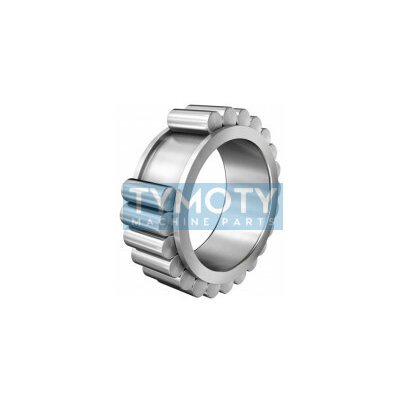

INA RSL 183014-A-XL ložisko Válečkové ložisko INA RSL183014-A-XL je jednořadé ložisko v prémiovém provedení X-life s plným počtem válečků (full complement). Tato konstrukce se vyznačuje absencí vnějšího kroužku a klece, což umožňuje osazení maximálním počtem valivých těles pro dosažení extrémně vysoké radiální únosnosti. Ložisko je osazeno dvěma nákružky na vnitřním kroužku (typ RSL18) a je určeno pro uložení s válcovou dírou. Alternativní označení a identifikace: Značení výrobce: RSL183014-A-XL EAN: 4012802453720, 4054366697301 Číslo výrobce (MPN): 050623001-0000 Ekvivalentní označení: RSL183014-A, RSL18-3014A, RSL183014 INA Identifikační kódy: PID RSL183014, 10096584, SCHAEFFLER RSL183014 Konstrukční prvky a geometrie Provedení X-life: Optimalizovaná geometrie a povrchová úprava zajišťují vyšší únosnost a delší provozní životnost oproti standardním ložiskům. Konstrukce bez vnějšího kroužku: Valivá tělesa se odvalují přímo v oběžné dráze tělesa (domku), což šetří zástavbový prostor. Full Complement: Absence klece dovoluje maximální hustotu válečků pro přenos vysokých radiálních zatížení. Vnitřní kroužek: Se dvěma pevnými nákružky pro axiální vedení hřídele v jednom směru (v závislosti na celkové montáži). Válcová díra: Standardní provedení pro přímou montáž na hřídel. ParametrHodnota Vnitřní průměr (d)70 mm Vnější obalová kružnice (Ew)100,28 mm Šířka (B)30 mm Dynamická únosnost (Cr)153 000 N Statická únosnost (C0r)174 000 N Mezní únavové zatížení (Cur)30 000 N Mezní otáčky (nG)3 750 1/min Provozní teplota (Tmin)-30 °C Provozní teplota (Tmax)+120 °C Třída přesnostiP0 / PN (ABEC 1) Radiální vůleNormální (CN) Hmotnost0,6 kg Hlavní výhody a funkční charakteristika Vysoká únosnost: Díky plnému počtu válečků je ložisko schopno přenášet značná radiální zatížení v kompaktním prostoru. Provozní stabilita: Teplotní stabilizace standardně do +120 °C (krátkodobě až +150 °C dle podmínek mazání). Mazání: Otevřené provedení umožňuje mazání plastickým mazivem i olejem v závislosti na aplikaci. Bez izolace: Ložisko není izolováno proti průchodu elektrického proudu. Montážní rozměry a parametry uložení Minimální průměr osazení hřídele (da min): 81,5 mm Maximální průměr nákružku vnitřního kroužku (d1): 81,5 mm Šířka oběžné dráhy (X): 18 mm Roztečná kružnice (TK): 88,28 mm Minimální poloměr zaoblení (r min): 1,1 mm
