INA VLA 200944-N

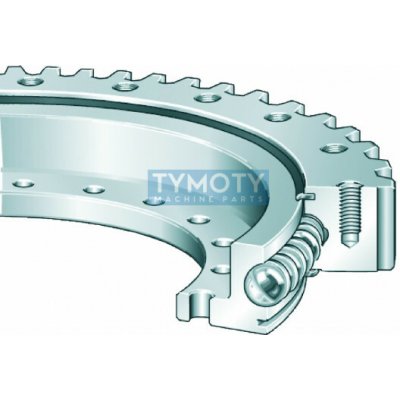

INA VLA 200944-NLožisko INA VLA 200944-N představuje vysoce přesný otočný věnec (slewing ring) se čtyřbodovým kontaktem a integrovaným vnějším ozubením. Tato konstrukční jednotka je navržena pro přenos kombinovaného zatížení zahrnujícího axiální síly, radiální síly a klopné momenty. Ložisko je osazeno těsněním na obou stranách a je z výroby naplněno kvalitním plastickým mazivem, což zajišťuje jeho připravenost k okamžité montáži a dlouhou provozní životnost v náročných průmyslových podmínkách.Alternativní označení a identifikaceČíslo výrobce (MPN): 001325213-0000EAN: 4012802421392Typové označení: VLA 200944-N, L.VLA200944-N, VLA200944NEkvivalenty a náhrady: VLA200944-N-E55ES INA, VLA200944-N-E55N INAECLASS: 23-05-14-90Geometrie a konstrukční prvkyTyp ozubení: Vnější ozubení s normalizovaným profilem (Gearing N).Konstrukce kroužků: Čtyřbodové kontaktní ložisko s vnitřním a vnějším kroužkem optimalizovaným pro vysokou tuhost.Upevňovací otvory: 20 průchozích otvorů ve vnitřním kroužku a 20 závitových otvorů (M12) ve vnějším kroužku pro bezpečnou fixaci.Vůle: Standardní radiální vůle v rozmezí 0 až 0,5 mm a axiální klopná vůle 0 až 0,7 mm.Těsnění: Oboustranné integrované těsnění pro ochranu před nečistotami a udržení maziva.ParametrHodnotaVnitřní průměr (d)834 mmVnější průměr (D_a)1046,1 mmCelková výška (H)56 mmHmotnost70,32 kgModul ozubení (m)8 mmPočet zubů (z)129Roztečná kružnice ozubení (d_0)1032 mmZákladní dynamická únosnost (axiální)188 000 NZákladní statická únosnost (axiální)670 000 NZákladní dynamická únosnost (radiální)170 000 NZákladní statická únosnost (radiální)250 000 NMax. síla na zub (únava paty)28 300 NMax. síla na zub (proti lomu)42 000 NRozsah provozních teplot-25 °C až +80 °CPočet upevňovacích otvorů (vnitřní/vnější)20 / 20Hlavní výhody a funkční charakteristikaVšestranná únosnost: Díky čtyřbodovému kontaktu efektivně přenáší radiální i axiální zatížení v obou směrech současně s klopnými momenty.Integrovaný pohon: Vnější ozubení s modulem 8 umožňuje přímý pohon jednotky bez nutnosti dalších převodových komponentů.Vysoká přesnost: Minimalizované vůle a přesné broušení oběžných drah zaručují plynulý chod i při velkých průměrech.Odolnost: Normalizované ozubení a robustní konstrukce zajišťují vysokou odolnost proti únavě materiálu a lomu zubů.Oblast použitíTento otočný věnec je určen pro aplikace vyžadující rotaci těžkých nástaveb a přesné polohování. Typické využití zahrnuje stavební jeřáby, otočné stoly průmyslových manipulátorů, větrné elektrárny, čistírny odpadních vod (pojezdy kalových mostů) a těžké strojírenství.Pokyny k montážiPři montáži je nutné dodržet předepsaný počet a třídu pevnosti upevňovacích šroubů. Vnější kroužek se upevňuje pomocí závitových otvorů M12 s hloubkou závitu 20 mm. Je nezbytné zajistit rovinnost dosedacích ploch, aby nedocházelo k deformaci kroužků a následnému zvýšení odporu při otáčení. Maximální radiální zatížení upevňovacích šroubů při třecím styku je 82 600 N.
