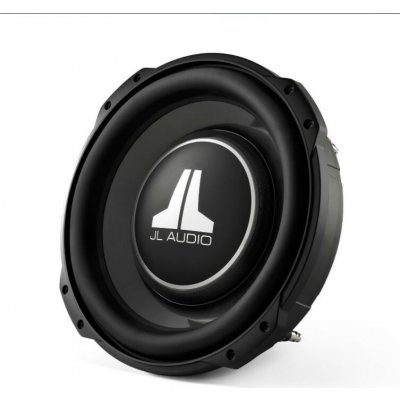

JL Audio 12TW3-D4

Na základě základní technologie našich tenkých subwooferů TW5 poskytují TW3 výkonnou kombinaci malé montážní hloubky a schopnosti vychýlení. Ve skutečnosti jsou schopny větší exkurze než W3v3.

Aby bylo možné dosáhnout tohoto pozoruhodného výkonu, patentovaná technologie tenkých basových reproduktorů společnosti JL Audio komprimuje architekturu TW3 pomocí struktury „soustředné trubky“ zabudované do vstřikovaného těla kužele. Tato struktura podporuje kmitací cívku a celý prstencový pavouk a zároveň umožňuje umístění velké konstrukce motoru dále vpředu v reproduktoru než u konvenčních konstrukcí.

TW3 jsou optimalizovány pro malé kryty a nabízejí naši montážní konstrukci s poutkem, aby se maximalizovala plocha kužele v rámci jejich montážních stop. Víme, že práci s těmito úžasnými subwoofery si zamilujete.

Hluboké, silné a přesné basy JL Audio jsou nyní možné ve více aplikacích než kdy dříve.

- Velmi malá montážní hloubka (3,25 / 3,50 palce)

- Bez sloupkového větracího otvoru: umožňuje montáž blízko zadní stěny skříně.

- Požadavky na velmi malý objem uzavřeného prostoru

- Velmi dlouhá lineární výchylka (0,60 In / 15,2 mm, jednosměrná)

- Konstrukce motoru optimalizované pro DMA

- architektura „koncentrické trubky“.

- Patentovaná technologie „přichycení plovoucího kužele“.

- Rám z lité slitiny

- Vstřikovaný polypropylenový kužel plněný slídou

- Gumový lem

- Protiprachový kryt z hliníkové slitiny a zadní kryt s logem JL Audio

- Precizní výroba v USA v továrně JL Audio's Miramar na Floridě s globálními komponenty

Downloads

- BDA / Manual

Parametry subwooferu:

Kód produktu :
12TW3-D4

Typ subwooferu:
samostatný subwoofer bez ozvučnice

Zatížitelnost RMS / MAX:
400 / 800 W

Doporučený výkon zesilovače:
200 - 200 W RMS

Impedance:
2 x 4 Ω

Průměr subwooferu:
335 / 318 mm

Instalační otvor:
295 mm

Instalační hloubka:
89 mm

Citlivost:
84,11 dB

Doporučený objem uzavřené ozvučnice:
22,7 litru

Doporučený objem bassreflexové ozvučnice:
26,9 litrů

Hmotnost:
5,56 kg

Značka / výrobce :
JL AUDIO

Přesné rozměry

Jmenovitý průměr
12 in / 300 mm

Celkový průměr (A)
A1: 13.2 in / 335 mm
A2: 12.5 in / 318 mm

Průměr montážního otvoru (B)
11.625 in / 295 mm

Průměr kruhu díry pro šroub (C)
12.5 in / 318 mm

Vnější průměr motoru (D)
6.125 in / 156 mm

Montážní hloubka (E)
3.5 in / 89 mm

Zdvihový objem řidiče
0.029 cu ft / 0.82 L

Čistá hmotnost
6,8 kg

Schéma uzavřené ozvučnice

Tloušťka stěny
19 mm

Tloušťka přední přepážky
19 mm

Objem (čistá int.)
22,7 litrů

Vnější šířka (W)
21,25 palce / 540 mm

Vnější výška (H)
16 palců / 406 mm

Vnější hloubka (D)
6,5 palce / 165 mm

F3
37,99 Hz

Fc
46,97 Hz

QTC
0,9426

Schéma portované ozvučnice

Tloušťka stěny
19 mm

Tloušťka přední přepážky
19 mm

Objem (čistá int.)
0,95 cu ft / 26,9 l

Vnější šířka (W)
30 palců / 762 mm

Vnější výška (H)
16,625 palce / 422 mm

Vnější hloubka (D)
6,50 palce / 165 mm

Šířka portu vnitřního slotu (SW)
5 palců / 127 mm

Výška portu vnitřního slotu (SH)
2,50 palce / 64 mm

Délka portu vnitřního slotu (SL)
31,25 palce / 794 mm

Délka prodloužení portu (EL)
26 palců / 660 mm

Frekvence ladění (Fb)
32,14 Hz

F3
32,52 Hz
