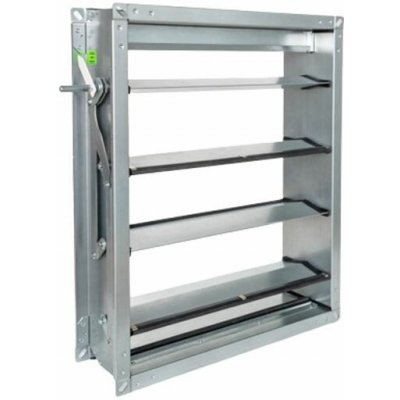

Čtyřhranná lamelová regulační klapka Mandík RDTM 2000x2000 .09 v těsném provedení umožňuje změnou svého efektivního světlého průřezu regulovat průtok vzduchu . Tuhé lamelové listy z ocelového plechu jsou opatřeny těsněním z EPDM . Těsná lamelová regulační klapka Mandík RDTM 2000x2000 .09 do čtyřhranného vzduchotechnického potrubí je určena pro systémy větrání, vytápění a klimatizace (HVAC) v budovách . Lamelová těsná regulační klapka Mandík RDTM 2000x2000 .09 se skládá ze čtyřhranného ocelového... Celý popis
Koupit za 29 414 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
92 %
Mandík RDTM 2000x2000 .09
Doprava:
zdarma
29 414 Kč
Koupit za 29 414 Kč
Popis
Čtyřhranná lamelová regulační klapka Mandík RDTM 2000x2000 .09 v těsném provedení umožňuje změnou svého efektivního světlého průřezu regulovat průtok vzduchu . Tuhé lamelové listy z ocelového plechu jsou opatřeny těsněním z EPDM . Těsná lamelová regulační klapka Mandík RDTM 2000x2000 .09 do čtyřhranného vzduchotechnického potrubí je určena pro systémy větrání, vytápění a klimatizace (HVAC) v budovách .
Lamelová těsná regulační klapka Mandík RDTM 2000x2000 .09 se skládá ze čtyřhranného ocelového tělesa, soustavy ocelových protiběžných lamel vybavených těsnícími čely z UV stabilizovaného kompozitu s potlačenou hořlavostí V-0 dle UL 94 na bázi polyamidu spojených přes ocelové čepy s kompozitními kluznými ložisky, táhlou mechanikou z oceli a dále případně ze servopohonu, přípravy pro servopohon nebo ruční mechaniky .
Předepsané podmínky použití klapky:
vodorovná nebo svislá orientace listů klapky
střední rychlost proudění vzduchu v potrubí nejvýše 12 m/s a
provozní přetlak nebo podtlak v potrubí nejvýše 1 500 Pa
regulační tlaková ztráta, rozdíl statického tlaku v sekcích potrubí před a za klapkou
prostředí chráněné proti povětrnostním vlivům 3K5 dle EN 60721-3-3 zm . A2, bez kondenzace, námrazy, tvorby ledu a bez vody i z jiných zdrojů než z deště
prostředí bez abrazivních, adhezivních, elektricky nabitých, chemicky aktivních a radioaktivních částic či kapek, bez chemicky aktivních nebo radioaktivních plynů
provozní teplota -20 °C až +70 °C
v případě osazení klapky servopohony nebo jinými elektrickými prvky je rozsah teplot zúžen dle rozsahu teplot použitých elektrických prvků
Výhody lamelové klapky Mandík RDTM:
snadné uzavírání, hladký a bezhlučný chod
tuhé listy s vynikající aerodynamikou
dvěma velikostmi listů k zajištění optimálního zaplnění světlého průřezu
širokým rozmezím podmínek použití
Lamelové regulační těsné klapky Mandík RDTM dodáváme v následující provedení:
.01 - těsná klapka s ručním ovládáním
.09 - těsná klapka s přípravou pro osazení servopohonu
.43 - těsná klapka se servopohonem s havarijní funkcí 230V - bez proudu zavřeno
.45 - těsná klapka s dvoupolohovým ovládáním servopohonu 230V - bez signalizace polohy
.46 - těsná klapka s dvoupolohovým ovládáním servopohonu 230V - se signalizací jedné polohy
.48 - těsná klapka se servopohonem s havarijní funkcí 230V + signalizace polohy (2 polohy) - bez proudu zavřeno
.53 - těsná klapka se servopohonem s havarijní funkcí 24V - bez proudu zavřeno
.55 - těsná klapka s dvoupolohovým ovládáním servopohonu 24V - bez signalizace polohy
.56 - těsná klapka s dvoupolohovým ovládáním servopohonu 24V - se signalizací jedné polohy
.57 - těsná klapka s ovládáním servopohonu 24V SR s plynulou regulací polohy
.58 - těsná klapka se servopohonem s havarijní funkcí 24V + signalizace polohy (2 polohy)
Katalogový list: Mandík RDTM - těsné lamelové regulační klapky do čtyřhranného potrubí
