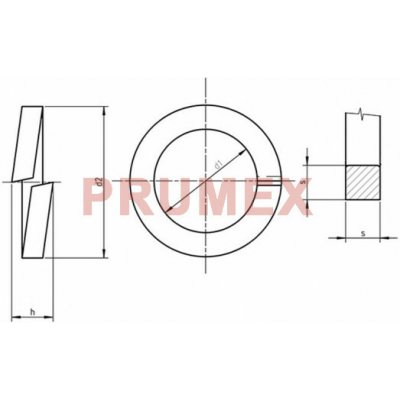

Podložka pružná pod válcovou hlavu DIN 7980 M6 nerezová ocel A1 (6,1x9,9x1,6)

Podložka pružná pod válcovou hlavu DIN 7980 M6 / 6,1 nerez A1Tato pružná podložka se čtvercovým průřezem je vyrobena z nerezové pružinové oceli A1 a je konstruována dle normy DIN 7980. Primárně je určena pro použití pod šrouby s válcovou hlavou, u kterých je kladen důraz na kompaktní rozměry spoje. Díky svému provedení vyvozuje axiální pružné předpětí, které pomáhá stabilizovat šroubový spoj a částečně omezuje riziko samovolného povolení vlivem vibrací nebo proměnného zatížení.Alternativní označení a identifikace:DIN: 7980ČSN: 021740 (historicky též ČSN 02170)PN: 82007Materiálové číslo: 1.4310PID: 897625Kódové označení: S-P06,1 PR VH A1Ostatní: Federringe für Zylinderschrauben, Single coil spring lock washersGeometrie a konstrukceTyp podložky: Pružná rozříznutá (tzv. Growerova) podložka.Průřez: Čtvercový průřez drátu zajišťující optimální přenos sil pod válcovou hlavou.Vinutí: Levé vinutí standardní pro metrické pravotočivé závity.Zakončení: Šikmo rozříznutý kroužek s axiálně posunutými konci pro dosažení pružného účinku.ParametrHodnotaJmenovitý rozměr závituM6Vnitřní průměr (d1)6,1 mmMateriálNerezová ocel A1 (AISI 301 / 1.4310)NormaDIN 7980Typ průřezuČtvercovýUrčeníPro šrouby s válcovou hlavouPovrchová úpravaBez úpravy (přirozený nerez)Konstrukční vlastnostiPodložka DIN 7980 je speciálně navržena s menším vnějším průměrem ve srovnání s běžnými pružnými podložkami (např. DIN 127). Tento konstrukční prvek umožňuje montáž do zahloubení určených pro šrouby s válcovou hlavou s vnitřním šestihranem (imbus). Použitá nerezová ocel A1 (1.4310) poskytuje vynikající pružicí vlastnosti při zachování základní odolnosti proti korozi.Oblast použití / Příklady aplikacíTento spojovací prvek nachází uplatnění v přesném strojírenství, jemné mechanice a při montáži strojních celků, kde je vyžadována kompaktní konstrukce spoje. Je ideální pro aplikace se šrouby s válcovou hlavou (např. DIN 912), kde je nutné zajistit spoj proti uvolnění v důsledku dynamického namáhání a zároveň je vyžadována odolnost proti atmosférické korozi.
