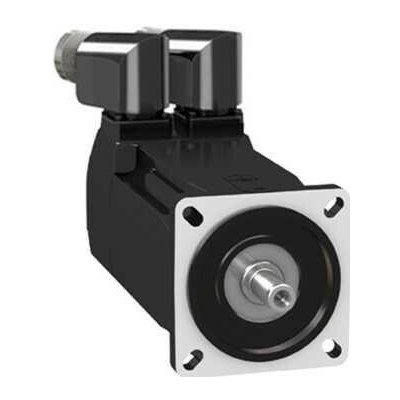

Schneider Electric servomotor BMH0701P12F2A

  Základní popis typ produktu nebo součásti Servomotor označení přístroje BMH maximální mechanická rychlost 8000 ot./min klidový krouticí moment 1,4 N.m pro LXM32.D12N4 3 A při 400 V trojfázové, 1,4 N.m pro LXM32.D12N4 3 A při 480 V trojfázové, 1,2 N.m pro LXM32.U60N4 1,5 A při 400 V trojfázové, 1,2 N.m pro LXM32.U60N4 1,5 A při 480 V trojfázové maximální klidový moment 4,2 N.m pro LXM32.U60N4 1,5 A při 400 V trojfázové, 4,2 N.m pro LXM32.U60N4 1,5 A při 480 V trojfázové, 4,2 N.m pro LXM32.D12N4 3 A při 400 V trojfázové, 4,2 N.m pro LXM32.D12N4 3 A při 480 V trojfázové jm. výstupní výkon 700 W pro LXM32.D12N4 3 A při 400 V trojfázové, 700 W pro LXM32.D12N4 3 A při 480 V trojfázové, 350 W pro LXM32.U60N4 1,5 A při 400 V trojfázové, 350 W pro LXM32.U60N4 1,5 A při 480 V trojfázové jmenovitý kroutící moment 1,1 N.m pro LXM32.U60N4 1,5 A při 400 V trojfázové, 1,1 N.m pro LXM32.U60N4 1,5 A při 480 V trojfázové, 1,3 N.m pro LXM32.D12N4 3 A při 400 V trojfázové, 1,3 N.m pro LXM32.D12N4 3 A při 480 V trojfázové jmenovité otáčky 5000 ot/min pro LXM32.D12N4 3 A při 400 V trojfázové, 3000 ot/min pro LXM32.U60N4 1,5 A při 480 V trojfázové, 5000 ot/min pro LXM32.D12N4 3 A při 480 V trojfázové, 3000 ot/min pro LXM32.U60N4 1,5 A při 400 V trojfázové kompatibilita LXM32.U60N4 při 400...480 V trojfázové, LXM32.D12N4 při 400...480 V trojfázové provedení hřídele S perem a drážkou stupeň krytí IP IP54 (standardní) rozlišení enkodéru 131072 poloh na otáčku x 4096 otáček parkovací brzda Ano montážní držák Mezinárodní standardní příruba elektrické připojení Otočné pravoúhlé konektory  Doplňující popis kompatibilní řada Lexium 32 [Us] jmenovité napájecí napětí 480 V počet fází v síti Trojfázové trvalý mezní proud 1,78 A trvalý výkon 1,05 W maximální proud Irms 6 A pro LXM32.U60N4, 6 A pro LXM32.D12N4 maximální trvalý proud 5,97 A druhý konec hřídele Bez druhého konce hřídele průměr hřídele 11 mm délka hřídele 23 mm šířka klíče 18 mm typ enkodéru Víceotáčkový SinCos Hiperface přídržný moment 3 N.m (parkovací brzda) osová výška motoru 70 mm délka motoru 1 konst. točivého momentu 0,79 N.m/A při 120 °C zpětná emf konstanta 50,72 V/k(ot/min) při 120 °C počet pólů motoru 10 moment setrvačnosti motoru 0,7 kg.cm² odpor statoru 8,3 Ohm při 20 °C indukčnost statoru 23,4 mH při 20 °C el. časová konstanta statoru 2,8 ms při 20 °C max. radiální síla Fr 360 N při 6000 ot./min, 380 N při 5000 ot./min, 410 N při 4000 ot./min, 460 N při 3000 ot./min, 520 N při 2000 ot./min, 660 N při 1000 ot./min max. axiální síla Fa 0,2 x Fr zatažení brzdy 7 W typ chlazení Přirozené proudění délka 161 mm průměr centrovacího kroužku 60 mm hloubka středního kroužku 2,5 mm počet montážních otvorů 4 montážní otvor o průměru 5,5 mm průměr kruhu mont. otvorů 82 mm hmotnost přístroje 2,6 kg
