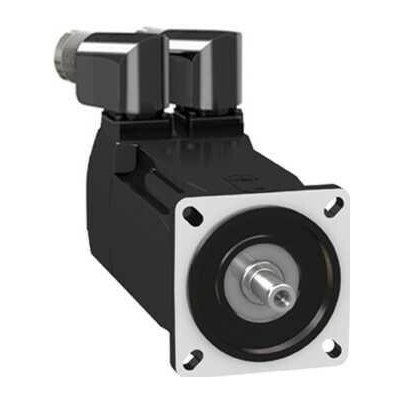

Schneider Electric servomotor BMH0703T21F2A

  Základní popis typ produktu nebo součásti Servomotor označení přístroje BMH maximální mechanická rychlost 8000 ot./min klidový krouticí moment 3,4 N.m pro LXM32.D30M2 10 A při 115 V jednofázové, 3,4 N.m pro LXM32.D18M2 6 A při 230 V jednofázové maximální klidový moment 8,7 N.m pro LXM32.D30M2 10 A při 115 V jednofázové, 10,2 N.m pro LXM32.D18M2 6 A při 230 V jednofázové jm. výstupní výkon 900 W pro LXM32.D18M2 6 A při 230 V jednofázové, 650 W pro LXM32.D30M2 10 A při 115 V jednofázové, 650 W pro LXM32.D30M2 10 A při 115 V jednofázové jmenovitý kroutící moment 3,1 N.m pro LXM32.D30M2 10 A při 115 V jednofázové, 2,9 N.m pro LXM32.D18M2 6 A při 230 V jednofázové jmenovité otáčky 2000 ot/min pro LXM32.D30M2 10 A při 115 V jednofázové, 3000 ot/min pro LXM32.D18M2 6 A při 230 V jednofázové kompatibilita LXM32.D30M2 při 115 V jednofázové, LXM32.D18M2 při 230 V jednofázové provedení hřídele Hladká stupeň krytí IP IP65 (standardní), IP67 (s příslušenstvím pro zvýšení krytí) rozlišení enkodéru 131072 poloh na otáčku parkovací brzda Ano montážní držák Mezinárodní standardní příruba elektrické připojení Otočné pravoúhlé konektory  Doplňující popis kompatibilní řada Lexium 32 [Us] jmenovité napájecí napětí 240 V počet fází v síti Trojfázové trvalý mezní proud 5,55 A trvalý výkon 1,68 W maximální proud Irms 15 A pro LXM32.D30M2, 17,8 A pro LXM32.D18M2 maximální trvalý proud 17,84 A druhý konec hřídele Bez druhého konce hřídele průměr hřídele 14 mm délka hřídele 30 mm typ enkodéru Jednootáčkový SinCos Hiperface přídržný moment 3 N.m (parkovací brzda) osová výška motoru 70 mm délka motoru 3 konst. točivého momentu 0,61 N.m/A při 120 °C zpětná emf konstanta 39,3 V/k(ot/min) při 120 °C počet pólů motoru 10 moment setrvačnosti motoru 1,78 kg.cm² odpor statoru 1,32 Ohm při 20 °C indukčnost statoru 4,3 mH při 20 °C el. časová konstanta statoru 3,3 ms při 20 °C max. radiální síla Fr 400 N při 6000 ot./min, 430 N při 5000 ot./min, 460 N při 4000 ot./min, 510 N při 3000 ot./min, 580 N při 2000 ot./min, 730 N při 1000 ot./min max. axiální síla Fa 0,2 x Fr zatažení brzdy 7 W typ chlazení Přirozené proudění délka 225 mm průměr centrovacího kroužku 60 mm hloubka středního kroužku 2,5 mm počet montážních otvorů 4 montážní otvor o průměru 5,5 mm průměr kruhu mont. otvorů 82 mm hmotnost přístroje 4 kg
