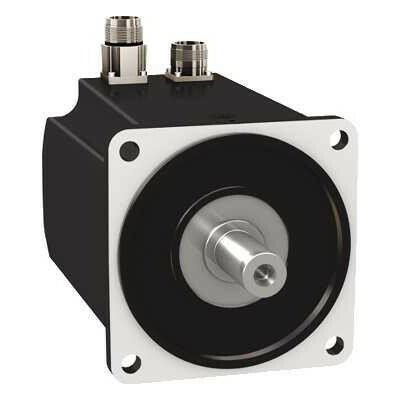

Schneider Electric servomotor BMH1402P22A1A

  Základní popis typ produktu nebo součásti Servomotor označení přístroje BMH maximální mechanická rychlost 4000 ot./min klidový krouticí moment 18,5 N.m pro LXM32.D72N4 24 A při 400 V trojfázové, 18,5 N.m pro LXM32.D72N4 24 A při 480 V trojfázové maximální klidový moment 50,3 N.m pro LXM32.D72N4 24 A při 400 V trojfázové, 50,3 N.m pro LXM32.D72N4 24 A při 480 V trojfázové jm. výstupní výkon 3500 W pro LXM32.D72N4 24 A při 400 V trojfázové, 3500 W pro LXM32.D72N4 24 A při 480 V trojfázové jmenovitý kroutící moment 12,2 N.m pro LXM32.D72N4 24 A při 480 V trojfázové, 12,2 N.m pro LXM32.D72N4 24 A při 400 V trojfázové jmenovité otáčky 3000 ot/min pro LXM32.D72N4 24 A při 400 V trojfázové, 3000 ot/min pro LXM32.D72N4 24 A při 480 V trojfázové kompatibilita LXM32.D72N4 při 400...480 V trojfázové provedení hřídele Hladká stupeň krytí IP IP65 (standardní), IP67 (s příslušenstvím pro zvýšení krytí) rozlišení enkodéru 131072 poloh na otáčku x 4096 otáček parkovací brzda Ne montážní držák Mezinárodní standardní příruba elektrické připojení Přímé konektory  Doplňující popis kompatibilní řada Lexium 32 [Us] jmenovité napájecí napětí 480 V počet fází v síti Trojfázové trvalý mezní proud 16,83 A trvalý výkon 4,44 W maximální proud Irms 57,4 A pro LXM32.D72N4 maximální trvalý proud 57,4 A druhý konec hřídele Bez druhého konce hřídele průměr hřídele 24 mm délka hřídele 50 mm typ enkodéru Víceotáčkový SinCos Hiperface osová výška motoru 140 mm délka motoru 2 konst. točivého momentu 1,1 N.m/A při 120 °C zpětná emf konstanta 70,7 V/krpm při 120 °C počet pólů motoru 10 moment setrvačnosti motoru 32 kg.cm² odpor statoru 0,23 Ohm při 20 °C indukčnost statoru 3 mH při 20 °C el. časová konstanta statoru 13 ms při 20 °C max. radiální síla Fr 2240 N při 1000 ot./min, 1780 N při 2000 ot./min, 1550 N při 3000 ot./min max. axiální síla Fa 0,2 x Fr typ chlazení Přirozené proudění délka 192 mm průměr centrovacího kroužku 130 mm hloubka středního kroužku 3,5 mm počet montážních otvorů 4 montážní otvor o průměru 11 mm průměr kruhu mont. otvorů 165 mm hmotnost přístroje 12 kg
